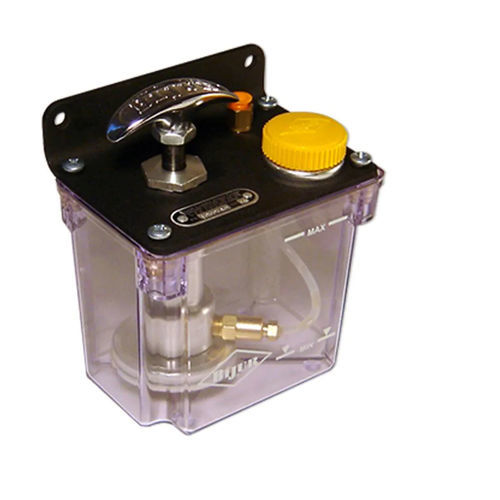

Bomba de óleo L5 series

manualde pistãomóvel

O lubrificador inclui uma bomba de pistão de retorno por mola. Quando o tee-handle está totalmente levantado, uma bomba pré-determinada o volume de óleo enche o cilindro e a mola da bomba é comprimida. A libertação do manípulo força o óleo para o sistema de distribuição. O lubrificador irá fornecer 5cc por golpe do pistão. O lubrificador deverá ser operado em intervalos recomendados pelo fabricante da máquina. Instruções de arranque Encher o reservatório; utilizar o lubrificador até o óleo fluir livremente em todos os rolamentos. Manutenção Substituição do filtro Um filtro na entrada da bomba protege o sistema de lubrificação e deve ser inspeccionado de seis em seis meses. Se não estiver limpo, substituir. Para remover o filtro, retirar o anel de pressão com chave de fendas e remover o disco filtrante e ecrãs. Para reinstalar, inserir na seguinte ordem: suporte de disco filtrante (ecrã grosseiro), disco filtrante tela (tela fina), disco filtrante, anel de grampo do filtro, e anel de pressão do filtro Peças de serviço Encomendar peças de serviço por número de peça e descrição mostrados na tabela. Incluir o número completo da peça e letras de série do lubrificante, conforme indicado na placa de identificação. Exemplo: S109 Grupo de filtros para Lubrificador D3274C Serial JI. Para grandes reparações que exijam peças não identificadas no desenho, devolver lubrificador para reconstrução e ajuste de fábrica. Se for necessário um novo lubrificador para substituição, encomendar por número de peça indicado na chapa de identificação.
