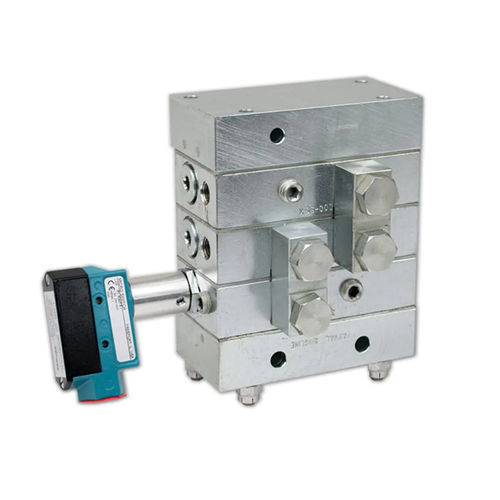

Válvula de pistão 3000

hidráulicaem açopara unidade de lubrificação

O colector de válvulas divisoras progressivas Series 3000 distribui e proporções de entrada de petróleo ou graxa a pontos de suporte. Um colector típico de válvulas divisoras consiste numa secção de entrada, três a dez válvulas e uma secção final. Um conjunto pode servir até um máximo de 20 pontos de lubrificação. Localização de blocos de válvulas dentro do colector não é crítico - contudo, recomenda-se que o maior bloco ser localizado junto ao bloco de entrada. Os blocos de válvulas divisórias individuais têm um pistão de descarga deslizante e válvulas de retenção de saída incorporadas. Blocos são oferecidos em seis tamanhos de saída. A capacidade de descarga de um bloco é determinada através da variação do pistão diâmetro no bloco de válvulas. Os blocos de válvulas têm duas saídas localizadas em cada extremidade do conjunto (duplo blocos de saída) e saídas de descarga de cada um dos dois pontos de saída durante um completo ciclo de válvulas. Os blocos de saída única têm uma extremidade de saída tapada (lado direito, entrada no topo) e fornecem o dobro da classificação saída para a saída aberta (lado esquerdo, entrada no topo). Para uma saída aberta do lado direito, basta retirar a ficha e inserir na tomada da esquerda. A porta cruzada externa das válvulas adjacentes pode ser alcançada com um kit para combinar os resultados. Operação Os blocos de válvulas individuais funcionam numa sequência "progressiva" pré-arranjada. Durante o funcionamento, os o pistão dentro do bloco deve completar um ciclo completo de descarga antes de outro pistão começar a funcionar. Desde que o lubrificante seja fornecido sob pressão para a secção de entrada da divisória, a válvula colectora blocos continuarão a funcionar de uma forma progressiva. Quando o fluxo de lubrificante é interrompido até ao bloco de entrada, o movimento do pistão pára.
