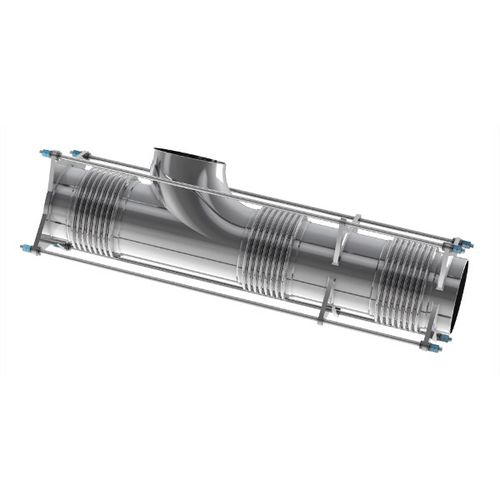

Junta de expansão metálica BM-PB-ELBOW

redondasoldávelaxial

Esta junta de dilatação metálica de pressão equilibrada é utilizada nos casos em que há uma mudança de direção, em que uma junta de dilatação com barras de controlo deve absorver o movimento axial, mantendo a força da pressão. O cotovelo utilizado para a mudança de direção é montado entre o fole de linha e o fole de compensação, que tem a mesma área e está ligado a hastes de controlo concebidas para suportar a força da pressão. Consoante o movimento lateral, será utilizado um fole de linha simples ou universal. Características e propriedades Dependendo da conceção, absorve movimentos axiais, movimentos laterais ou uma combinação de ambos. Mantém a pressão em ambas as direcções. Não necessita de ancoragem fixa, uma vez que as forças de pressão são equilibradas. Requer um número mínimo de guias. Transfere cargas mínimas para os equipamentos ligados. O objetivo deste tipo de junta de dilatação é suportar e equilibrar a força da pressão, de modo a que não seja necessária uma ancoragem fixa no sistema de tubagem e que as forças e movimentos nas flanges com os delicados equipamentos ligados sejam reduzidos a níveis toleráveis, sendo absorvidos os movimentos axiais e laterais.
