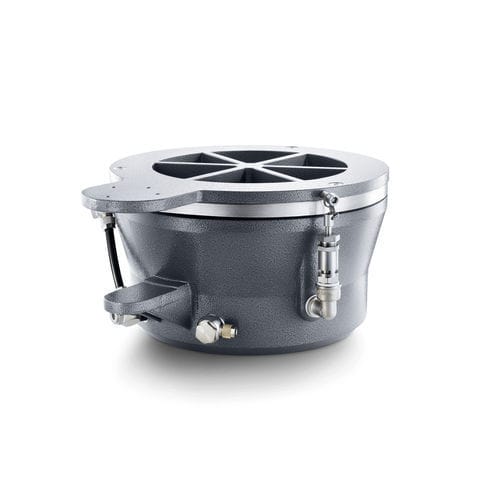

Mola de compressão BIAIR®-ED series

de proteçãode fricçãode ar

Mola pneumática de membrana de baixa frequência (vertical 2,5 Hz) com nível de amortecimento ajustável com precisão para um isolamento eficaz das vibrações. Fabricada em alumínio fundido, de aplicação universal. DESCRIÇÃO GERAL DO PRODUTO Descrição do produto O isolador de molas pneumáticas de membrana BiAir® é fabricado em alumínio fundido. O espaço de ar é fechado por uma membrana rolante de paredes finas, flexível e resistente à pressão. O pistão assenta na membrana e é pressionado pelo volume de ar. Esta concepção permite um isolamento altamente eficaz das vibrações. Para obter simultaneamente o maior efeito de amortecimento possível, o interior da mola pneumática está dividido em duas câmaras de ar ligadas por uma mangueira de ar (volume de carga e volume de amortecimento). Uma válvula de estrangulamento ajustável é utilizada para definir a secção transversal do fluxo para o efeito de amortecimento desejado a partir do exterior. O atrito no fluxo de ar gerado pela válvula de estrangulamento pode criar um efeito de amortecimento de até 15 %. Os danos na membrana de rolamento devido a sobrepressão são praticamente impossíveis através da utilização de válvulas de segurança adicionais ou de um limite mecânico do curso do pistão. DADOS TÉCNICOS E VARIANTES Informações gerais relativas à selecção e aplicação das nossas molas pneumáticas de membrana BiAir® ED A amplitude máxima de movimento permitida no plano horizontal é de aproximadamente 1 a 2 mm, dependendo do tamanho da mola pneumática. Por favor, seleccione a carga a uma pressão de ar de 4 bar quando seleccionar o tamanho da mola pneumática. Gama de temperaturas admissíveis: -20 °C a +80 °C Para além das soluções standard aqui listadas, também oferecemos inúmeras molas pneumáticas com um curso maior e uma frequência natural mais baixa. Revestimento a pó em RAL semelhante a 7037 cinzento poeirento
