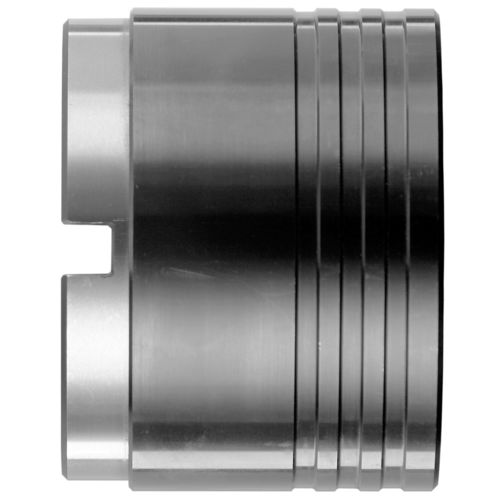

Mandril para furadeira ASR

Mandril porta-broca adaptável de troca rápida ASR Sistema de aperto de brocas curtas para brocas curtas HSS e HM e ferramentas de furação especiais ÁREA DE UTILIZAÇÃO Utilização: Furação, furação profunda Tipo de máquina: Furadeiras de furo profundo, máquinas especiais, linhas de transferência, cabeças multi-fuso CARATERÍSTICAS Mandril de troca rápida adaptável Saliência curta Tolerâncias justas do fuso (h4) e dos porta-ferramentas (-0.002 a -0.005) Porta-ferramenta com ajuste do comprimento (WZHR) Sistema de aperto por rolos Sistema de troca rápida Travamento automático dos porta-ferramentas no mandril Trajetos de mudança muito curtos VANTAGENS Mehr anzeigen Sistema de troca rápida, troca rápida do porta-ferramenta: tempos de paragem da máquina reduzidos Alta rigidez: elevada concentricidade Não requer rolamentos lineares: maior tempo de uso Pré-ajuste do comprimento fora da máquina: tempos de paragem da máquina reduzidos DESCRIÇÃO / CARATERÍSTICAS O sistema de aperto de furação curta, composto pelo mandril porta-broca de troca rápida e o porta-ferramenta, é utilizado em máquinas especiais e linhas de transferência. A saliência curta do sistema de aperto de furação curta garante uma alta rigidez e este é, portanto, especialmente indicado para operações de furação com brocas curtas sem guiamento da broca do lado da máquina. Os mandris porta-broca são atarraxados diretamente no fuso da máquina. Uma massa para segurar a rosca providencia uma união boa mas igualmente separável. O travamento automático dos porta-ferramentas no mandril garante um suporte sem folga axial devido ao sistema de aperto por rolos recentemente desenvolvido. A boa concentricidade,
