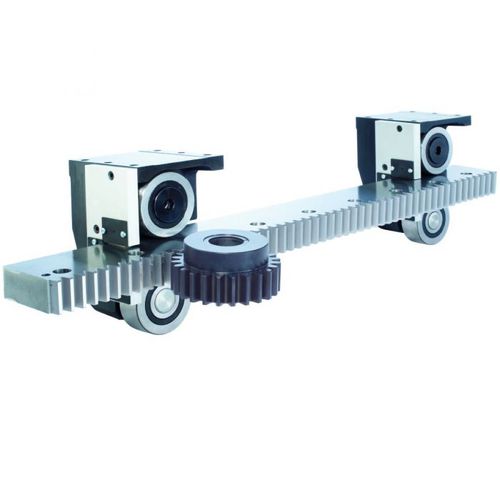

Unidade de guia com patim MHD

de alta precisãopara serviços pesadosde elevada rigidez

O MHD Linear Slide System é ideal para muitas indústrias de manuseamento mecânico pesado, incluindo sistemas de transferência robótica na indústria de soldadura e processos de montagem na indústria automóvel. O MHD vem como um kit com pistas e um conjunto de quatro blocos de rolamentos, composto por conjuntos de blocos à esquerda e à direita. Visão geral O MHD Linear Slide System é ideal para muitas indústrias de manuseamento mecânico pesado, incluindo sistemas de transferência robótica na indústria de soldadura e processos de montagem na indústria automóvel. O MHD vem como um kit com pistas e um conjunto de quatro blocos de rolamentos, composto por conjuntos de blocos à esquerda e à direita. Blocos de rolamentos Os blocos de rolamentos, cada um com três grandes rolos de coroa integral, são selados durante a vida útil do produto para reduzir o atrito e a manutenção. Isto aumenta a vida útil e permite um funcionamento contínuo. O rolamento superior com ranhura em V, que suporta a carga mais pesada, é um rolamento de rolos cônicos para alta capacidade e rigidez. Para remover a folga, os rolos na região lateral e inferior são ajustáveis. Os rolamentos de dupla carreira cónicos são alinhados na direcção do movimento, permitindo-lhe resistir à carga final e à falha prematura causada pela carga axial. Pistas planas O MHD inclui um par de pistas planas de 100 por 40mm de alta precisão que são temperadas e totalmente retificadas em todas as superfícies. Pistas de comprimentos únicos até 1,4m podem ser unidas para aplicações de maior comprimento. Pinhões Disponíveis em dois tamanhos para se adequarem a pistas planas MHD com corte recto e estantes helicoidais, os pinhões têm uma forma dentária de módulo métrico com um ângulo de pressão de 20 graus. Os pinhões são feitos de aço temperado de alta qualidade, e os dentes são rectificados com precisão de acordo com a norma ISO 1328 grau 6.
