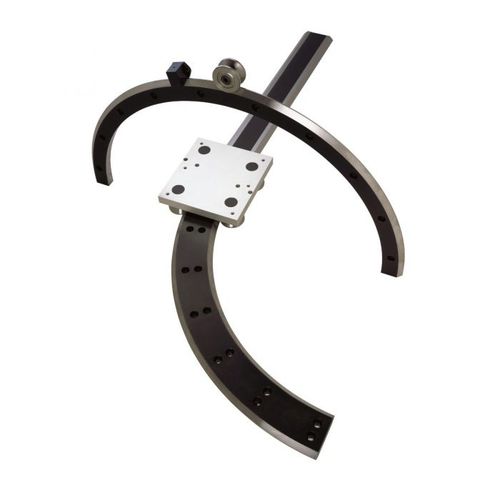

Guia linear com patim HDRT

de precisãoem açoem aço inoxidável

HDRT combina a flexibilidade e função do sistema PRT Ring Slide and Track com o tamanho e força da linha de produtos HDS2 para suportar cargas de até 40kN (8,992 libras). Sistemas de Pista Os sistemas de pistas HDRT combinam segmentos de anéis e corrediças rectas para seguir praticamente qualquer caminho. Os anéis em V internos e externos são compatíveis com três tamanhos de rolamentos e dois lubrificadores, e estão disponíveis em sete tamanhos, dois graus de precisão, mais o aço inoxidável. Os sistemas de trilhos são fornecidos em secções prontas a instalar, marcadas com números de referência e de sequência. É fornecido um suporte único de alinhamento de blocos de juntas para um alinhamento fácil. Está também disponível uma variedade de métodos de accionamento. Segmentos de anéis deslizantes O HDRT oferece uma grande variedade de anéis de borda única de 512mm (20,15 polegadas) a 1656mm (65,19 polegadas) de diâmetro. Os segmentos curvos são fornecidos em comprimentos de arco de 90 e 180 graus como padrão. São feitos de aço de alta qualidade e estão disponíveis em três graus: P1, P2 e SS. Todos os graus são totalmente moídos nas faces de 90 graus V e registo interno. O grau P1 é também triturado na face de montagem. A versão em aço inoxidável é retificada em todas as superfícies. Os anéis deslizantes estão disponíveis em segmentos de 360, 180 e 90 graus. Os furos padrão são contra-perfurações para parafuso sextavado interno. Em alternativa, a opção de furo roscado permite o aparafusamento por baixo. Está disponível uma opção de engrenagem. -HDRE: superfícies em V exteriores endurecidas -HDR: superfícies internas em V temperadas -HDRD: faces em V endurecido Segmentos rectos O HDRT utiliza lâminas rectas da popular série HDS2, ajustadas e modificadas com precisão para os requisitos específicos da aplicação.
