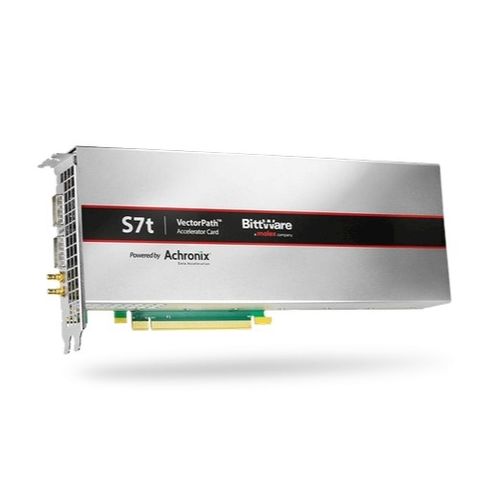

Placa FPGA Mini PCIe S7t-VG6

com canal de E/S

Placa de largura dupla PCIe FPGA Placa Achronix Speedster7t FPGA com GDDR6 e QSFP-DD Características QSFPs para 1x 400G ou 6x 100G 8GB GDDR6 até 512GB/s FPGA de 7nm com 56Gbps SERDES Visão geral O S7t-VG6 oferece um Achronix FPGA de 7nm que é otimizado para redes de alta velocidade e acesso rápido e de alta capacidade de memória. Apresentando uma gaiola QSFP-DD (dupla densidade), a placa suporta até 1x 400GbE ou 4x 100GbE usando o dispositivo Speedster®7t habilitado para 56G PAM4. Uma porta QSFP adicional suporta 2x 100GbE, e um conector 4x MCIO suporta armazenamento anexado NVMe. Dezesseis canais de DRAM gráficos GDDR6 suportam requisitos de memória de alta largura de banda, fornecendo até 512GB/s. A FPGA oferece grandes recursos de lógica e memória até 692K de 6 entradas (LUTs), e 189 Mb de RAM embutida. Ela também fornece 2.560 MLPs (blocos de aprendizagem de máquina). Especificações da placa FPGA Achronix Speedster AC7t1500 52.pacote 5 x52,5 692K Tabelas de pesquisa com 6 entradas (LUTs) 189 Mb de RAM incorporado 2.560 MLPs Memória a bordo 8x GDDR6: 8 Gbit por, 2 canais independentes de 16 bits por; 8 GBytes total Um banco DDR4-2666 com ECC, até 4 GBytes (x72) Memória flash para inicialização da FPGA Interface do anfitrião Interface PCIe Gen4 x16 direta para FPGA Relógio externo 1 PPS e 10MHz ref. entradas do painel frontal de clk USB Porta USB para acesso ao BMC, USB-JTAG, USB-UART Segunda porta USB para a cadeia daisy MCIO MCIO na extremidade traseira, ligado à FPGA através de transceptores 4x PCIe Gen4 Hard IP GPIO 8 pinos GPIO, 3,3V, única extremidade, direção (Tx, Rx) independentemente ajustável pela FPGA por GPIO, buffers classificados a 200Mbps Gaiolas QSFP Gaiola QSFP-DD no painel frontal
