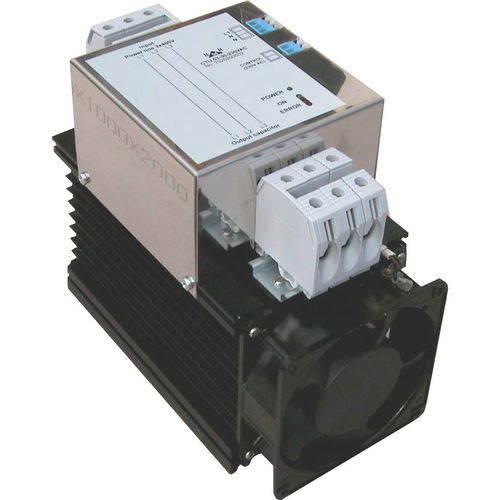

Módulo de comutação de tiristor CTU03, CTU33

Os módulos de interruptor CTU03 e CTU33 do tiristor são projetados para PFC dinâmico e híbrido baseado em capacitores trifásicos. Os módulos CTU03 têm o agulheiro especial do semicondutor em cada fase. Junto com controladores FCR e o GCR variam eles podem alcançar a velocidade melhor possível da reconexão até 25 operações por 1 segundo. A construção especial do módulo resolve a tensão que descarrega o problema assim que o capacitor trifásico pode ser comutado outra vez imediatamente depois da desconexão sem descarregamento prévio. O interruptor é realizado dentro da Senhora 10 de receber o sinal do controlador do PF. Função Os módulos de interruptor CTU do tiristor são construídos comutando de circuitos do LC com parte capacitiva de prevalência (fases detuned da compensação). A vantagem dos módulos de CTU que comparam ao interruptor clássico do contator de fases do capacitor é conexão imediata do capacitor sem seu descarregamento precedente. Este é agradecimentos possíveis à construção especial que assegura que o capacitor está pronto para uma outra conexão imediatamente depois de sua desconexão precedente. fceSwitching do ctu do capacitor está realizado neste momento quando a diferença entre a tensão do capacitor e a tensão de sistema antes do elemento de comutação é igual a zero. Desta característica vem uma outra vantagem importante e esta é redução significativa dos impulsos atuais. Os impulsos atuais estão causando os distúrbios que podem afetar o corredor apropriado dos dispositivos eletrónicos e podem severamente os danificar e mesmo destruir. Mais mais, a vida dos capacitores é aumentada, porque somente a corrente nominal corre através do circuito.
