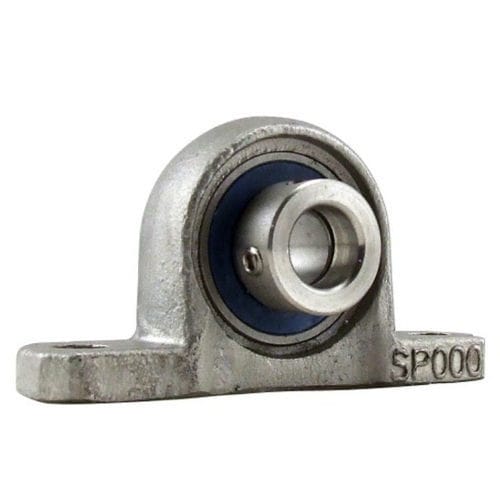

Caixa para rolamentos de placa SUP series

com rolamento de esferasem aço inoxidávelcom anéis de bloqueio excêntricos

Os mancais de unidades montadas em blocos de almofadas de aço inoxidável com colarinho de bloqueio excêntrico (SUP) têm alojamentos de aço inoxidável e inserções de aço inoxidável. Os blocos de almofadas têm um rolamento montado numa caixa e são utilizados quando a superfície de montagem do rolamento é paralela ao eixo do eixo. A caixa é aparafusada a uma fundação através dos orifícios da base. O colar de bloqueio tem um rebaixo feito excêntrico ao orifício. Quando montado no eixo, este recesso excêntrico encaixa com uma extremidade de came excêntrica do anel interno de um rolamento. O colar é engatado na came interna do rolamento. Esta montagem agarra firmemente o eixo. O parafuso do conjunto do colarinho proporciona um bloqueio adicional.
