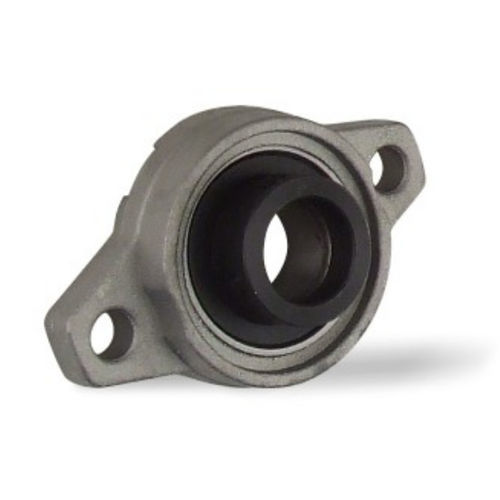

Mancal flangeado UFL00 series

com rolamento de esferasem alumínioem zinco

Os mancais de unidade montados em alumínio zinco com dois parafusos de flange com colarinho de bloqueio excêntrico (UFL) têm carcaças de alumínio zinco e inserções de aço cromado. Rolamentos que são montados dentro de uma caixa flangeada são utilizados quando a superfície de montagem do rolamento é perpendicular a um eixo de eixo. A carcaça é aparafusada a uma fundação através dos furos da base. O colar de fixação tem um rebaixo feito excêntrico ao orifício. Quando montado no eixo, este recesso excêntrico encaixa com uma extremidade de came excêntrica do anel interno de um rolamento. O colar é engatado na came interna do rolamento. Esta montagem agarra firmemente o eixo. O parafuso do conjunto do colarinho proporciona um bloqueio adicional.
