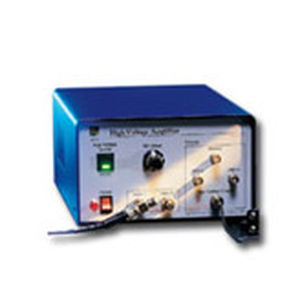

Controlador de laser de modulação eletro-óptica 3211

O modelo 3211 é um amplificador do laborioso para conduzir cargas capacitivas tais como os moduladores (EO) electro-optic de faixa larga e transdutores piezoeléctricos. O modelo 3211 incorpora a elevado-pântano-taxa, tecnologia de alta tensão do operacional-amplificador para dar-lhe a operação linear extremamente precisa sobre uma escala larga de tensões e de freqüências de entrada. A saída de ±200-V balanç nossos moduladores de faixa larga do EO (páginas 43, 45) com 180° do deslocamento de fase com larguras de faixa de até 0.6 megahertz. O ruído peak-to-peak da saída é menos de 100 milivolt em uma largura de faixa 1-MHz. Os controles do painel frontal incluem um interruptor de ligar/desligar acessível, de alta tensão e uma C.C. deslocada de que ajuste o nível de saída em qualquer lugar - 200 V a +200 V, permitindo que um modulador da amplitude do EO seja inclinado para linearidades as melhores sem componentes adicionais. Duas entradas permitem que os sinais das fontes separadas sejam somados e amplificams. Duas saídas diagonais de +200 V e - 200 V permitem a operação da único-polaridade para transdutores piezoeléctricos e outros componentes. Uma saída do monitor fornece 1/30 da tensão da saída para a exposição em um osciloscópio.
