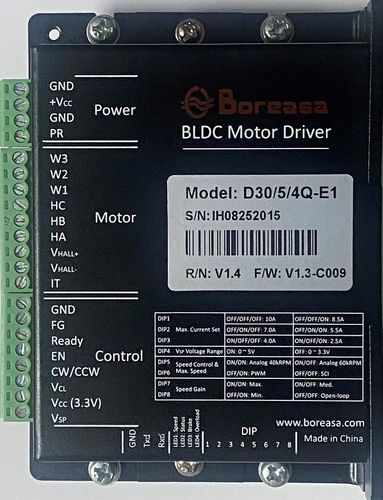

Controle de motor com controlador integrado D30/5/4Q-E1

BLDC

O D30/5/4Q-E1 é um pequeno controlador digital de 4 quadrantes para o controlo de motor brushless até 150 W, equipado com sensores digitais Hall. O algoritmo de controlo interno do accionamento realiza o controlo da velocidade do motor em circuito fechado. Microprocessador:STM32F103C8T6 Eficiência:93.2 Dimensões:110 x 80 x 27 mm Peso:200 g Funcionamento básico: Fechamento de loop (por defeito), loop aberto (opcional) Limitação de potência/corrente:Modo de funcionamento de limitação de potência ou corrente (configurável pelo utilizador) para que o variador de velocidade ainda possa funcionar em segurança quando excede os limites de potência/corrente predefinidos. Por defeito é limitação de corrente (15 A). Características -Tensão de entrada de gama larga: 10,5-26V， -Controlo digital de velocidade - funciona como controlador de velocidade de "circuito fechado -Velocidade máxima 60'000 rpm (motor com 1 par de pólos) -Configurar entrada de valor através de PWM ou tensão analógica externa -2 diferentes gamas de velocidade seleccionáveis -Direcção de rotação pré-definida por um sinal digital -A fase de saída pode ser activada ou desactivada -Máximo limite de corrente de saída ajustável até 10 A -A velocidade do motor pode ser monitorizada com a saída "FG -Indicação do estado através de saída "Ready -Protecção de motor bloqueado (limite de corrente para motor bloqueado) funções protectoras: subtensão, sobretensão e protecção contra curto-circuitos -O regulador de derivação incorporado é concebido para limitar a tensão de alimentação do controlador. -Uma entrada analógica pode ser utilizada para detectar a temperatura do motor
