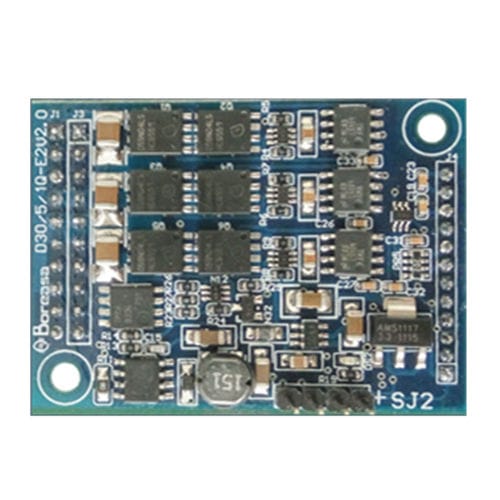

Controle de motor com controlador integrado D30/5/1Q-E2

BLDC

Microprocessador:STM32F103C8T Eficiência:95% Dimensões:35 x 48 mm Funcionamento básico: Fechamento de loop (por defeito), loop aberto (opcional) Limitação de potência/corrente:Modo de funcionamento de limitação de potência ou corrente (configurável pelo utilizador) para que o variador de velocidade ainda possa funcionar em segurança quando excede os limites de potência/corrente predefinidos. Por defeito é limitação de corrente (10 A). O D30/5/1Q-E2 é um pequeno controlador digital de 1-quadrante para o controlo do ventilador Boreasa sem escovas até 150 W, equipado com sensores digitais Hall. Este controlador é concebido para ser integrado na placa electrónica do cliente. É também compatível com a placa de avaliação da Boreasa. Características -Controlo digital de velocidade - funciona como controlador de velocidade de "circuito fechado -Velocidade máxima 60'000 rpm (motor com 1 par de pólos) -Definir valor de entrada através de PWM ou tensão analógica externa (0 ... +3,3 V) -4 diferentes gamas de velocidade seleccionáveis -Direcção de rotação pré-definida por um sinal digital -A fase de saída pode ser activada ou desactivada -Máximo limite de corrente de saída ajustável até 15 A -A velocidade do motor pode ser monitorizada com a saída "FG -Indicação do estado através de saída "Ready -Protecção de motor bloqueado (limite de corrente para motor bloqueado) funções protectoras: subtensão, sobretensão e protecção contra curto-circuitos -Tira de ligação normalizada, passo 2,54 mm e 2 mm -Uma entrada analógica pode ser utilizada para detectar a temperatura do motor Um desenho robusto do controlador de velocidade PI é uma premissa ideal para uma operação imediata. O módulo OEM bem dimensionado e miniaturizado integra-se perfeitamente em muitas aplicações Para desenvolvimentos, a Boreasa oferece uma placa de interface/avaliação abrangente: a placa D50/5/4Q-M2.
