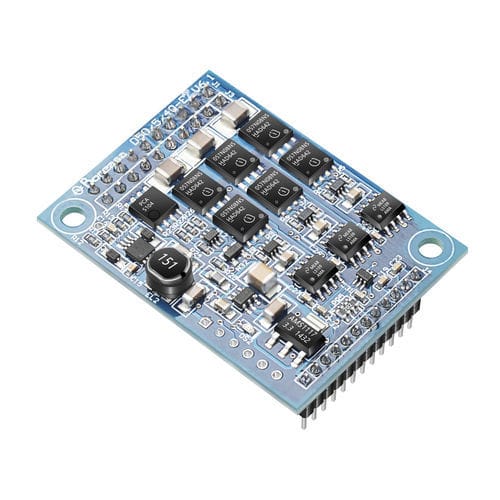

Controle de motor com controlador integrado D30/5/4Q-E2

BLDC

Especificações gerais: Microprocessador:STM32F103C8T6 Eficiência:95% Dimensões:35 x 48 mm Modo de funcionamento: Funcionamento Básico: Fechar-laço (por defeito), Abrir loop (opcional) Limitação de potência/corrente:Modo de funcionamento de limitação de potência ou corrente (configurável pelo utilizador) para que o variador de velocidade ainda possa funcionar em segurança quando excede os limites de potência/corrente predefinidos. Por defeito é limitação de corrente (15 A) Descrição geral: O D30/5/4Q-E2 é um pequeno controlador digital de 4 quadrantes para o controlo do ventilador brushless Boreasa até 150 W, equipado com sensores digitais Hall. Este controlador é concebido para ser integrado na placa electrónica do cliente. É também compatível com a placa de avaliação da Boreasa. Características -Definir valor de entrada através de PWM ou tensão analógica externa (0 ... +3,3 V) -Os parâmetros podem ser definidos através de 4 entradas digitais externas (DigIN) -Direcção de rotação pré-definida por um sinal digital -A fase de saída pode ser activada ou desactivada -Máximo limite máximo de corrente de pico de saída ajustável até 15 A -A velocidade do motor pode ser monitorizada com a saída "FG -Indicação do estado através de saída "Ready -Protecção de motor bloqueado (limite de corrente para motor bloqueado) -Tira de ligação normalizada, passo 2,54 mm e 2 mm -Uma entrada analógica pode ser utilizada para detectar a temperatura do motor -O regulador de derivação incorporado é concebido para limitar a tensão de alimentação do controlador. Um desenho robusto do controlador de velocidade PI é uma premissa ideal para uma operação imediata. O módulo OEM bem dimensionado e miniaturizado integra-se perfeitamente em muitas aplicações Para desenvolvimentos, a Boreasa oferece uma placa de interface/avaliação abrangente: a placa D50/5/4Q-M2.
