Especificações gerais:
Microprocessador:STM32F103C8T6
Eficiência:95%
Dimensões:35 x 48 mm
Modo de funcionamento:
Funcionamento Básico: Fechar-laço (por defeito), Abrir loop (opcional)
Limitação de potência/corrente:Modo de funcionamento de limitação de potência ou corrente (configurável pelo utilizador) para que o variador de velocidade ainda possa funcionar em segurança quando excede os limites de potência/corrente predefinidos. Por defeito é limitação de corrente (15 A)
Descrição geral:

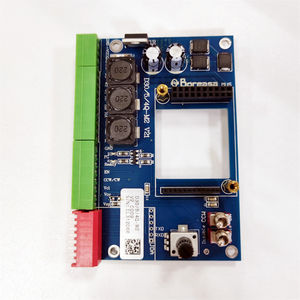

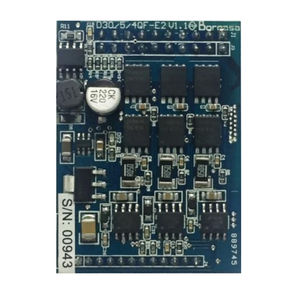

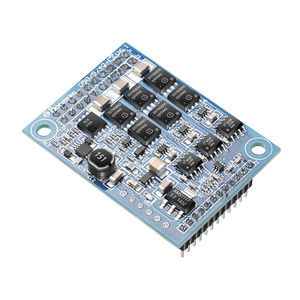

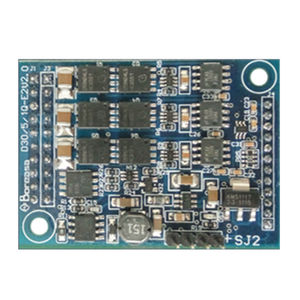

O D30/7.5/4Q-E2 é um pequeno controlador digital de 4 quadrantes para o controlo de sopradores brushless Boreasa até 225W, equipado com sensores digitais Hall. Este controlador é concebido para ser integrado na placa electrónica do cliente. É também compatível com a placa de avaliação da Boreasa.
Características
-Controlo digital de velocidade - funciona como controlador de velocidade de "circuito fechado
-Velocidade máxima 60'000 rpm (motor com 1 par de pólos)
-Definir valor de entrada através de PWM ou tensão analógica externa (0 ... +3,3 V)
-4 diferentes gamas de velocidade seleccionáveis
-Direcção de rotação pré-definida por um sinal digital
-A fase de saída pode ser activada ou desactivada
-Máximo limite de corrente de saída ajustável até 15 A
-A velocidade do motor pode ser monitorizada com a saída "FG
-Indicação do estado através de saída "Ready
-Protecção de motor bloqueado (limite de corrente para motor bloqueado)
funções protectoras: subtensão, sobretensão e protecção contra curto-circuitos
-Tira de ligação normalizada, passo 2,54 mm e 2 mm
-O regulador de derivação incorporado é concebido para limitar a tensão de alimentação do controlador.
-Uma entrada analógica pode ser utilizada para detectar a temperatura do motor
---
