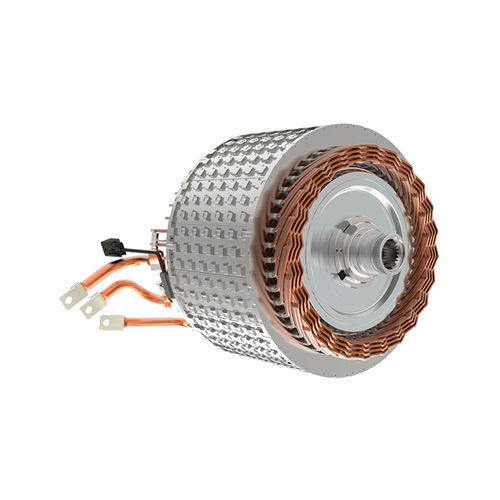

Motor CA 220

síncronode ímãs permanentesde múltiplos polos

O motor síncrono de ímanes permanentes 220 utiliza a mais recente tecnologia de enrolamento em espiral. A sua estrutura inclui 8 pólos, 48 ranhuras, 8 camadas/ranhura e a camada interior é concêntrica. Cancela a linha cruzada entre camadas, pode facilmente alternar entre 2 ramos e 4 ramos, e eliminar a corrente de circulação entre os ramos internos do motor, que são propícios à serialização do produto. A gama de tensão de funcionamento é de 300-800V, a gama de binário é de 250-450Nm, a gama de potência é de 135-300KW e a velocidade máxima de trabalho é de 18000rpm. Os métodos de arrefecimento são o arrefecimento a água e o arrefecimento a óleo. Na aplicação de arrefecimento a óleo, o efeito de arrefecimento do estator do motor pode ser aumentado em mais de 15% através do design optimizado do circuito de óleo, e o custo do circuito de óleo pode ser reduzido ao mesmo tempo.
