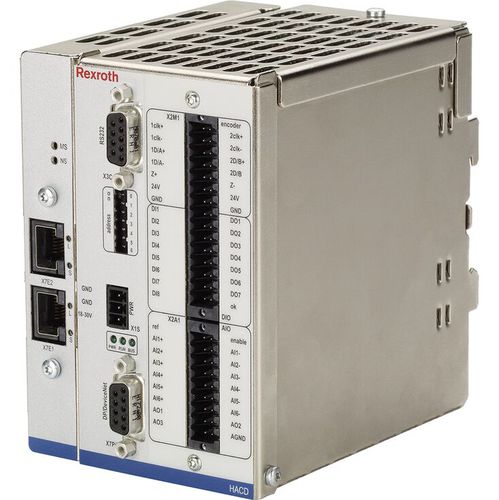

Controlador de movimento para válvula proporcional VT-HACD-3-2X series

de 2 eixoshidráulicodigital

O produto solicitado não está mais em nosso portfólio de produtos da série atual. A alternativa de produto possível é o VT-HMC (RE30239) Entrada para sistemas digitais de medição de posição (2 x SSI ou 1 x incremental) 6 entradas analógicas, tensão (±10 V, 0...10 V) e corrente (4...20 mA) comutáveis via software, resistência de entrada do AI1 > 10 MΩ 3 saídas analógicas, 1x tensão comutável (±10 V, 0...10 V) ou corrente (0...20 mA, 4...20 mA), 2x tensão (±10 V) Várias opções possíveis de ligação e comutação de sinal Habilitar entrada e saída OK 8 entradas digitais 7 saídas digitais, configuráveis Função de rampa parametrizável 32 blocos com valores de comando, velocidades e parâmetros do controlador Ajuste do acionamento hidráulico por meio de ajuste de área, correção de curva característica, compensação de sobreposição, lógica de velocidade residual e correção de ponto zero. saída de tensão de referência +10 V Interface serial RS232 Até 32 componentes eletrônicos podem ser interconectados para parametrização e diagnóstico através do ônibus local A eletrônica de controle VT-HACD-3-2X é um módulo para montagem em trilho de chapéu. Um microcontrolador controla todo o processo, faz ajustes, estabelece conexões e realiza as malhas de controle fechadas. Os dados para configuração, valores de comando e parâmetros são armazenados em um FLASH de forma não volátil. O programa BODAC PC é utilizado para toda a configuração e também para a parametrização e diagnóstico. Além dos interruptores para a configuração de endereços, o módulo não está equipado com quaisquer interruptores de hardware adicionais. Para a configuração, o HACD tem de ser ligado a um PC através de uma interface série (RS 232, cabo 1:1).
