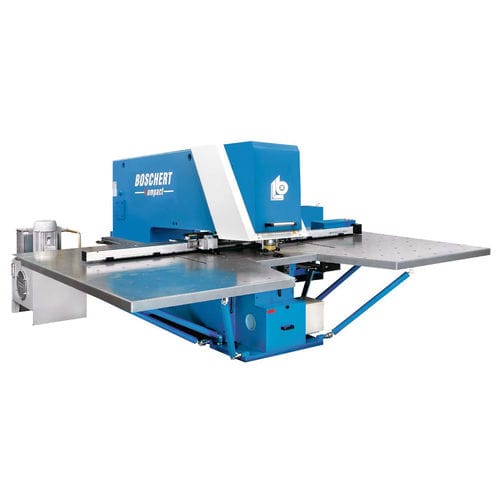

Puncionadeira CNC CompactEVO

hidráulicapara chapade roscagem

Todas as máquinas dispõem de uma folha em L para trabalhar peças muito pequenas e peças pré-curvadas. (Standard) A lubrificação automática da ferramenta serve para aumentar a vida útil da ferramenta ao cortar aço inoxidável (VA) e diminui as rebarbas das arestas em alumínio Reposicionamento até 10 metros e movimento da pinça sem contacto com a chapa. 2 pinças robustas para chapas até 200 kg (expansível até 4 pinças). Capacidade standard até 7 mm ou 12,7 mm quando necessário. (Standard) Superfície de série jato de areia, resistente à corrosão. Também estão disponíveis bolas na mesa para chapas mais pesadas e de fácil manuseamento, escovas na mesa para chapas finas ou sensíveis a riscos. Remoção de projécteis por vácuo Software CNC/CAD para importar ficheiros DXF para a linguagem da máquina, tempo de perfuração calculado, simulação gráfica Corte até 800 golpes / min com arrefecimento de óleo integrado Reposicionamento programável das pinças para uma configuração mais rápida da máquina. Dispositivo de roscagem e perfuração para roscas M3 até M12 e furos mais pequenos em chapas mais grossas. Aparelho de marcação para marcação de peças em 10 tipos de letra diferentes. Desempenho Comprimento máximo da chapa 9999 mm por reposicionamento Velocidades Velocidade máxima de posicionamento Eixos X 60 m/min Velocidade máx. de posicionamento Eixos Y 30 m/min x e Y simultâneos 67 m/min Cursos máximos hidráulicos standard 250 cursos/min Cursos máx. hidráulicos rápidos 800 cursos/min Ferramentas Sistema de ferramentas Trumpf Diâmetro máximo de perfuração 105 mm ou qualquer forma dentro de 105 mm Revotool 4 / 6 / 7 & 8 estações Tempo de mudança de ferramenta 2-4 seg. Revotool 15 seg. manual Precisão dos eixos durante o processo de perfuração Diferença de posicionamento + - 0,10 mm Repetibilidade + - 0,03 mm Espaço necessário e pesos Compacto 750x2000 4050 x 4000 x 2110 mm peso 7400 kg
