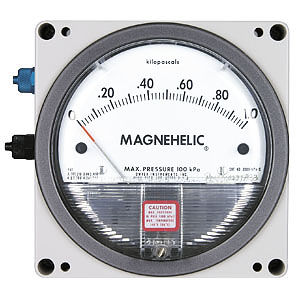

Manômetro diferencial M2000/2300-U150

analógicode paredeIP54

Os manómetros de pressão diferencial MAGNEHELIC da série 2000 são particularmente adequados para a medição de pressões positivas, negativas (vácuo) ou diferenciais entre 60 Pa e 30 kPa, e entre 30 Pa e 10 kPa para a indicação do ponto zero em média escala. Excepto para os calibres com gamas de 0-60 Pa e 0-100 Pa que devem ser sempre montados na posição vertical, outros medidores podem ser montados em qualquer posição, da vertical à horizontal. No entanto, eles têm de ser zerados após a instalação. O núcleo do manómetro diferencial M2000 é um acoplamento magnético entre o diafragma e o ponteiro. Um diafragma com um O-ring integrado separa os dois compartimentos de pressão. O movimento do diafragma é transmitido por meio de uma conexão rígida a uma mola de folha especialmente adaptada à respectiva faixa de medição. Montado na extremidade flexível da mola está um pequeno íman permanente que deflete o ponteiro fixado num eixo de hélice ferromagnética num rolamento de safira. Caixa de plástico U150 para montagem à superfície. Os manómetros Magnehelic M2000 podem ser integrados numa caixa de plástico (U150) para montagem à superfície. O invólucro de plástico U150 é composto por duas partes: A parte frontal abriga o manômetro Magnehelic 2000 e está pronta para conexão. A parte traseira é facilmente utilizável para montagem sem a sua contra-peça frontal no respectivo ponto de medição por meio de parafusos M4 da cabeça do cilindro. A peça dianteira com o manómetro não tem de ser montada na parte traseira já fixada até à colocação em funcionamento. Para faixas de medição do Manômetros de pressão diferencial magnehelic e para dados técnicos, consulte a folha de dados da Série 2000.
