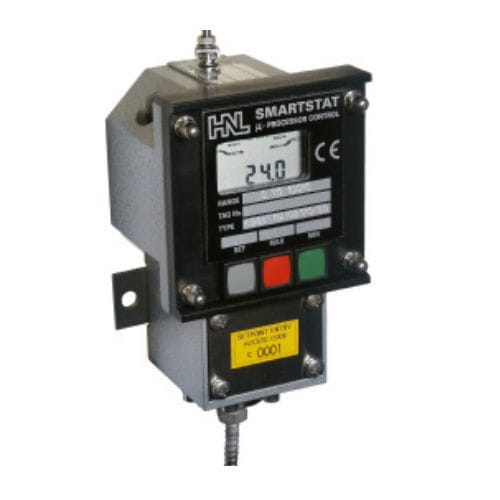

Interruptor de temperatura eletrônico 800 Smartstat series

programávelSPDTNPT 1/2

O Smartstat Série 800 é um interruptor, transmissor e indicador de temperatura controlado por microprocessador, que permite a substituição de vários instrumentos por um único dispositivo. * A calibração por botão de pressão dos pontos de regulação e da gama do transmissor permite a calibração no local sem ferramentas. * Atrasos de comutação programáveis - a activação ou desactivação (ou ambas) dos relés pode ser atrasada de 0,5 segundos a 15 minutos. Isto é particularmente útil para evitar comutações indesejadas devido a transientes de temperatura. * Visualização das temperaturas máxima e mínima registadas pelo Smartstat. * Visualização da saída do transmissor em mA. A temperatura de entrada aplicada ao Smartstat é convertida num sinal eléctrico proporcional pelo sensor de resistência de platina PT100 IEC751: Classe A. Após amplificação, este sinal entra directamente na porta analógica para digital (a/d) do microprocessador. O microprocessador calcula continuamente a temperatura a partir do sinal de entrada, compara-a com os pontos de regulação dos interruptores e acciona os relés conforme necessário. Se a temperatura subir acima do ponto de comutação SUPERIOR, o relé muda de normalmente fechado (NC) para normalmente aberto (NO), quando a temperatura desce abaixo do ponto de comutação INFERIOR o relé muda de NO para NC. Além disso, o microprocessador actualiza o visor LCD da temperatura e o estado dos relés. O tempo de resposta típico dos relés a uma condição de alarme é de cerca de 125mSec.
