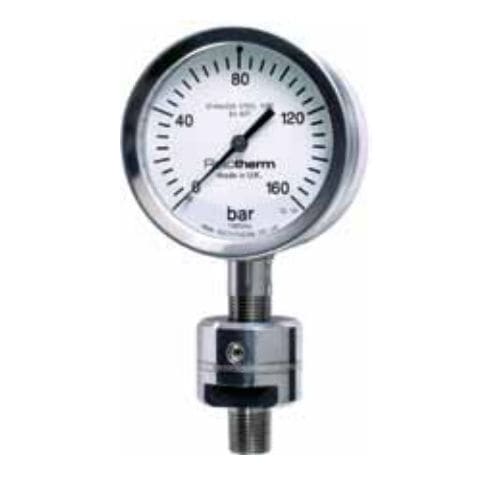

Separador por membrana com fixação de flange DSU

com conexão roscadapara manômetrode processo

A instalação de uma unidade de vedação de diafragma num manómetro é recomendada quando o meio a ser medido é altamente viscoso ou contém sólidos em suspensão ou é potencialmente corrosivo para o tubo Bourdon. As unidades de vedação são normalmente ligadas directamente ao manómetro, mas a ligação pode ser feita através de um capilar flexível, o que as torna ideais para a indicação remota da pressão. O capilar flexível pode ser utilizado para facilitar a instalação de um manómetro numa superfície ou num local de montagem em painel. O comprimento máximo do capilar é de 5 metros. A pressão é transmitida da unidade de vedação do diafragma para o tubo Bourdon através de um meio de enchimento adequado, cuja selecção assegurará a compatibilidade com o processo e a temperatura do processo. Quando se sabe que o instrumento vai ser utilizado em processos sujeitos a temperaturas extremas, a temperatura no ponto de tomada deve ser indicada aquando da encomenda. As unidades de vedação do diafragma podem ser instaladas directa ou remotamente nos tipos de manómetros Rototherm: SPG, RPG, DMC, SPGA e Turret. Os selos tipo A são de construção totalmente soldada e, portanto, são mais adequados para aplicações que não envolvam fluidos viscosos, sólidos em suspensão ou líquidos cristalizantes.
