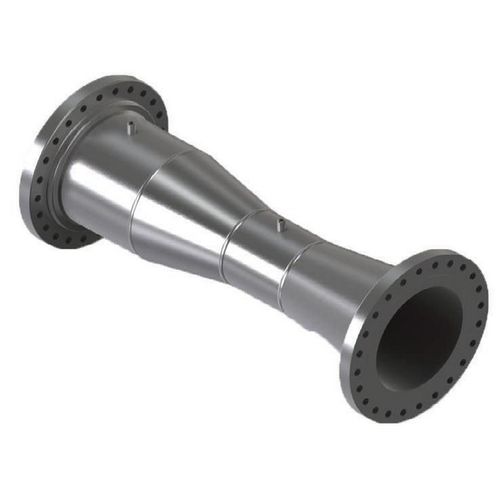

Medidor de vazão tipo Venturi

de pressão diferencialvolumétricopara líquidos

- Bicos Venturi - Cálculo, projecto e fabrico de acordo com a norma BS EN ISO 5167:1 - Fabricados a partir de chapa ou maquinados a partir de barras/argolas - Gama de classes de materiais - Tamanhos de tubos de 50 mm a 1200 mm - Serviço de calibração a pedido Existem dois tipos comuns de tubo Venturi - o Bocal Venturi e o Venturi Clássico (Herschel). Ambos apresentam uma secção de entrada convergente e uma secção de saída divergente. A secção convergente do Venturi clássico é um simples cone truncado, enquanto que para o bocal Venturi, o contorno de entrada corresponde ao do bocal de fluxo ISA 1932. A principal vantagem do Venturi sobre as placas de orifício e os bocais de fluxo está na área de recuperação de pressão. Tipicamente, a pressão não recuperada é da ordem de 10 a 30% do DP medido, em oposição a 40 a 90% para uma placa de orifício (dependendo do rácio beta). Embora o custo de um Venturi possa ser comparativamente elevado, quando os custos de bombagem são importantes, o gasto inicial pode ser justificado.
