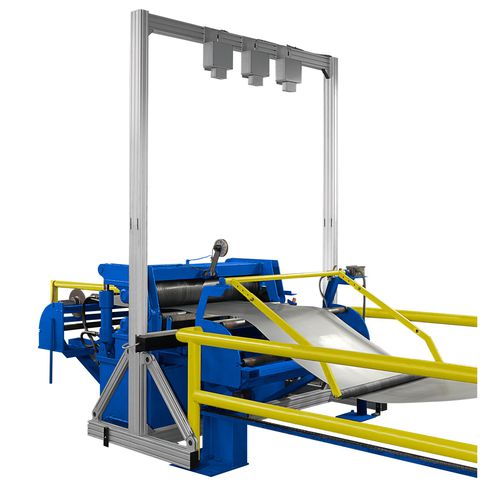

Sistema de medição para controle

ópticoem linha

- Deteção de furos com uma dimensão de > 0,5 mm - Deteção da largura da tira com uma precisão de +/- 1 mm - Deteção de bordos fissurados - Visualização das estatísticas actuais da tira Princípio de funcionamento Instrumento de medição em linha para o controlo da qualidade na produção e transformação de aço laminado (bobinas, anéis). O instrumento de medição ótico verifica a largura do material inserido e testa o material quanto a furos e arestas fissuradas. O instrumento de medição de largura e deteção de furos trabalha com várias larguras e é integrado como instrumento de medição em linha em linhas de produção e inspeção contínuas. É composto pelos seguintes componentes: armário de 19? com unidade de medição e monitor a cores, câmara de linha de alta resolução e iluminação de fundo. O software de alto desempenho permite a visualização e avaliação permanentes dos resultados de medição em tempo real. O software permite a localização exacta de falhas em toda a largura da tira. Além disso, todos os desvios da largura do material em relação ao valor nominal são comunicados e registados.
