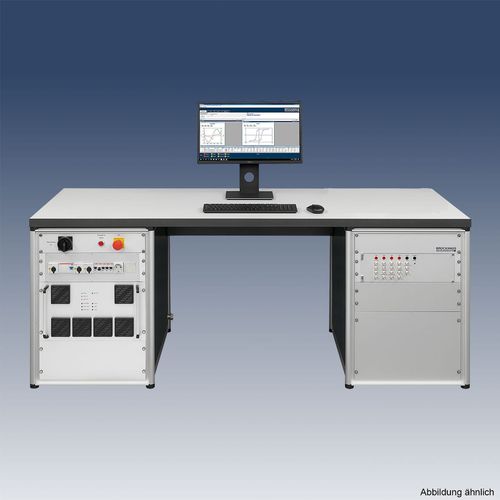

Testador de campo magnético MPG HF

CEMde propriedades magnéticaspara bobinas

- Determinação das propriedades magnéticas do aço elétrico e de outros materiais magnéticos macios, como ferrite, PMC, material amorfo, normalmente utilizados em transdutores HF, bobinas de supressão EMC, bobinas de armazenamento - Livremente configurável com sistemas de bobinas de medição específicos - Documentação de dados totalmente digitalizada - Medições muito rápidas - Sistemas de bobinas de medição e avaliação de acordo com a norma IEC 60404-10 e ASTM para medições até 200 kHz - Módulo versátil para medição de anéis e chapas - Software BROCKHAUS® MPG Expert HF para medição, visualização e integração em sistemas QM - Extensas funções de diagnóstico Princípio de funcionamento Numa bobina de medição, uma amostra de material é exposta a um campo magnético definido e o fluxo magnético é criado no material magnético macio. A corrente eléctrica necessária é fornecida por um amplificador de potência. A corrente é medida por meio de um amperímetro de pinça. A determinação da polarização é efectuada por amostragem da tensão induzida, conversão e integração. O registo paralelo dos tamanhos H e J com conversores analógico-digitais de alta velocidade separados garante uma medição absolutamente simultânea. A medição é efectuada sob polarização sinusoidal. A tensão nominal é fornecida por um gerador de frequência digital altamente estável. A amplitude e a frequência são definidas por software de acordo com os dados de amostra introduzidos e os valores predefinidos. A operação, as medições e a avaliação são efectuadas através do software MPG Expert HF, que permite uma parametrização e combinação completamente livres dos processos de medição. O MPG Expert HF é executado no Windows 7 32bit. Aplicações - Material amorfo - Ferrites macias - Material nanocristalino - Pó de ferro
