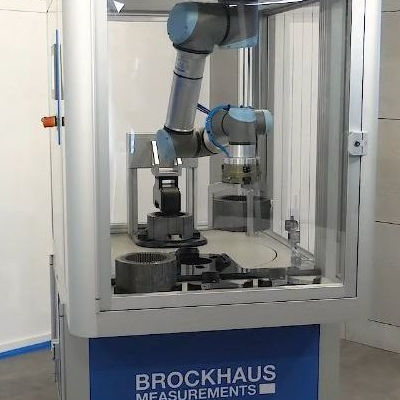

Sistema de teste de estatores BST-FA

para rotorautomático

-Testador de estator totalmente automatizado -100% de controlo de qualidade na linha de produção -Curto tempo de ciclo -Propriedades magnéticas relativas do estator testado -Alta precisão repetitiva -BROCKHAUS® MPG Software perito para medição, apresentação e integração em sistemas QM Princípio de funcionamento O sistema de medição automatizado mede as pilhas de estator e rotor de tamanho definido e permite um teste a 100% numa linha de produção automatizada. O software compara os resultados medidos com um valor de referência e as pilhas defeituosas podem ser classificadas automaticamente. Em geral, a perda de potência e/ou permeabilidade são medidas num determinado ponto de trabalho (valor de polarização). O ciclo de medição leva de 3 a 15 segundos. Sensor do estator e do núcleo do rotor para medir propriedades magnéticas em amostras de teste definidas para verificação da qualidade a 100%. O sensor deve ser ligado ao sistema de medição MPG 200D-BST-FA. A pilha do estator será posicionada por um sistema de manuseamento (não parte do fornecimento) na posição de medição correcta. Depois, um suporte em U com enrolamentos primários (excitação) e secundários (detecção) desloca-se para o estator e faz contacto com o lado oposto. A medição começa automaticamente.
