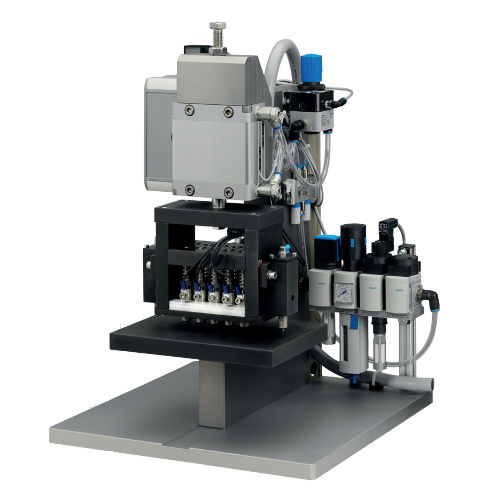

Testador Franklin tester FT 600

de resistência de isolamentopara aparelhos elétricospara revestimento

- Resistência de superfície - Distribuição da resistência - Espessura do revestimento (opcional) - Determinação da resistência superficial de amostras individuais de aço elétrico e de peças perfuradas - Controlo de qualidade do revestimento de isolamento - Versão manual ou totalmente automática - Preparação e execução do processo de medição de acordo com a norma ASTM A 717-81 e IEC 60404-11 Princípio de funcionamento Medição da corrente total que flui ao longo do revestimento de isolamento da amostra quando é aplicada pressão através de vários contactos. Conversão do valor medido numa resistência de superfície equivalente. Adequado especialmente para o controlo de qualidade do revestimento de isolamento. Construído a partir de 2 componentes principais: - Unidade de alimentação de tensão - Dispositivo de teste com bomba hidráulica A cabeça de teste consiste em duas filas longitudinais de cinco hastes de aço montadas verticalmente, que são livres para se mover axialmente contra as molas espirais circundantes. Um contacto de medição em aço inoxidável está posicionado em cada extremidade de cada haste. É possível mover a cabeça de teste hidraulicamente perpendicularmente a uma superfície. Os contactos de teste são pressionados sobre o revestimento de isolamento com uma pressão de 129N por elétrodo. Um contacto elétrico com a chapa de aço é criado com uma broca em espiral. Se a resistência for finita, uma corrente proporcional à resistência flui através do revestimento de isolamento.
