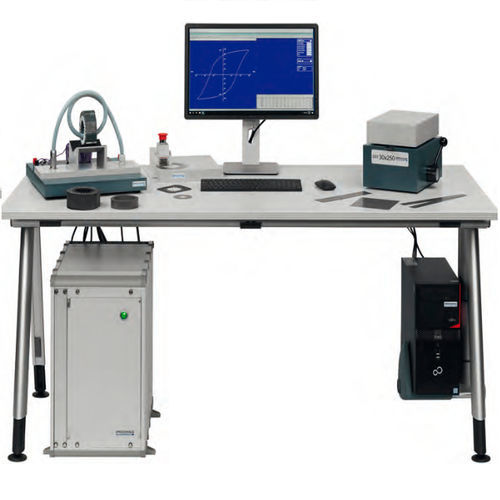

Testador para ferro doce C 510

de campo magnéticode propriedades magnéticasEpstein

- Determinação das propriedades magnéticas do aço elétrico em todos os graus de qualidade, espessuras e geometrias comuns e de outros materiais magnéticos macios - Controlo de qualidade de tiras de aço, peças perfuradas, estatores, núcleos de transformadores ou anéis - Comandos do utilizador e controlo através de PC com Windows - Versátil - Fácil de operar - Unidade de medição totalmente digitalizada - Três conectores de bobina para diferentes requisitos de medição - Módulo para a medição de anéis, núcleos de tiras de anéis, peças perfuradas empilhadas, etc. - Possibilidade de alargar os módulos para incluir medições Epstein - Software MPG Expert para medição, apresentação e integração em sistemas QM Princípio de funcionamento A amostra é exposta a um campo magnético definido dentro de uma bobina de medição. É criado um fluxo magnético no interior do material. A corrente necessária é fornecida por um amplificador de potência. A corrente é medida por meio de uma resistência de precisão estável à temperatura e livre de indução (shunt) ou por bobinas de campo. A polarização é determinada através da medição da tensão induzida, sendo depois convertida e integrada através de um processador de 16 bits. O registo paralelo dos tamanhos H e J em sistemas de registo separados garante uma medição absolutamente paralela. Os erros de medição devidos à deslocação de fase são assim evitados. O processador calcula todos os valores a partir dos parâmetros diferenciados e integrados. Bobinas de medição - Sensor SST para tiras de fenda "como fornecidas", de acordo com a norma IEC 60404-3 - Sensor C 510 para peças perfuradas e pequenos cortes - Módulo de medição para anéis, estatores e núcleos de transformadores
