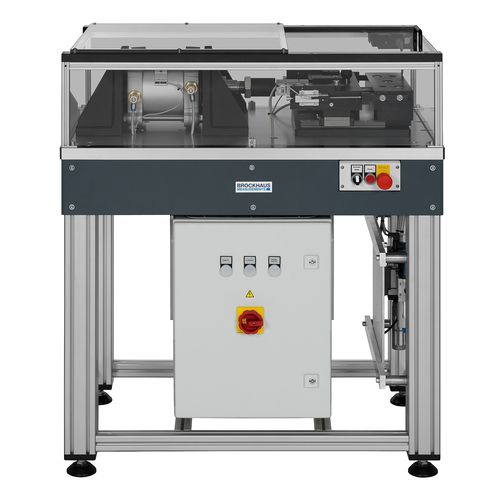

Sistema de teste de estatores SFT 300

- Determinação do fator de enchimento na construção de estatores - Cálculo exato da altura do pacote estatórico - Utilizável para a produção de motores eléctricos e transformadores - De acordo com a norma IEC 60404-13 - Controlo de qualidade do processo de produção e controlo da entrada de mercadorias Princípio de funcionamento Para determinar a altura exacta dos pacotes de aço elétrico para motores eléctricos e núcleos de transformadores em relação ao tamanho da instalação e ao desempenho do motor, o "fator de enchimento" é uma dimensão importante. Quando um fabricante de motores eléctricos e transformadores constrói um motor ou transformador, ele sabe qual é a sua altura. A altura é determinada basicamente pela altura do núcleo do estator. Este, por sua vez, determina o desempenho do motor. Uma vez que o núcleo do estator é feito de aço elétrico revestido, a espessura do aço (fator de enchimento) determina, em última análise, o desempenho do motor e, consequentemente, a altura do motor elétrico. O procedimento para utilizar o aparelho de teste do fator de empilhamento é o seguinte: Depois de as amostras de aço elétrico terem sido medidas e pesadas, são empilhadas a uma altura mínima de 6 mm e fixadas entre as garras da prensa. As amostras são prensadas e, após ter sido atingida uma pressão de 1 (+/- 0,05) N/mm3 , inicia-se o processo de medição propriamente dito. A distância entre as saliências da prensa é medida e, desta forma, é calculado o fator de empilhamento. Juntamente com os parâmetros de medição correspondentes, o resultado da medição é registado. Assim, a reprodutibilidade do teste é possível em qualquer altura. As medições com o aparelho de teste do fator de empilhamento são realizadas de acordo com a norma IE C 60404-13.
