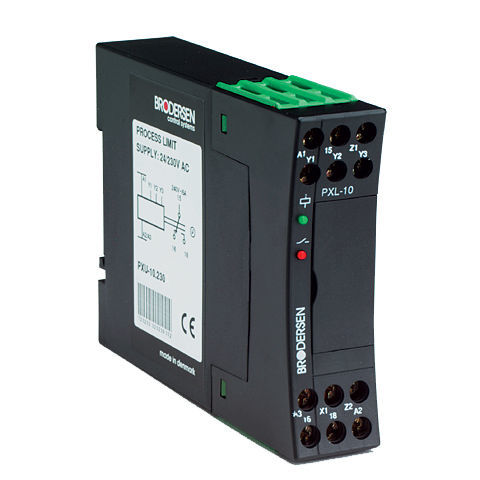

Conversor-isolador de sinal PXL-10

4–20 mApara trilho DIN

Um relé de limiar para a monitorização ou controlo de tipos comuns de sinais de processo. O sinal de processo a ser monitorado é selecionado no painel frontal e o valor limiar também é ajustado através de um potenciômetro de referência na frente do relé. Quando o sinal de entrada atinge o limiar mais a histerese, o relé de saída é energizado. Quando o sinal de entrada cai e passa o limiar, menos histerese, o relé é desenergizado. A histerese é ajustável na frente, ±0,5 - 20%. Através da cintagem de 2 terminais, o relé pode ser invertido. Um LED vermelho indica se o relé está energizado. Há também uma função de trava onde o relé após a energização permanecerá energizado, independentemente da entrada, até que o jumper de trava ou a tensão de operação seja desconectada. Tipicamente utilizado em circuitos de segurança. Funcionalidades • Entrada 0 - 5V/0-10V/-10-+10VDC/0-20/4-20mA em uma versão. • Setpoint ajustável. • Histerese ajustável ±0,5-20%. • travamento automático (trava). Inversão da função de relé. • Saída SPDT. • Tensão de operação 24VDC, 24/115VAC ou 24/230VAC
