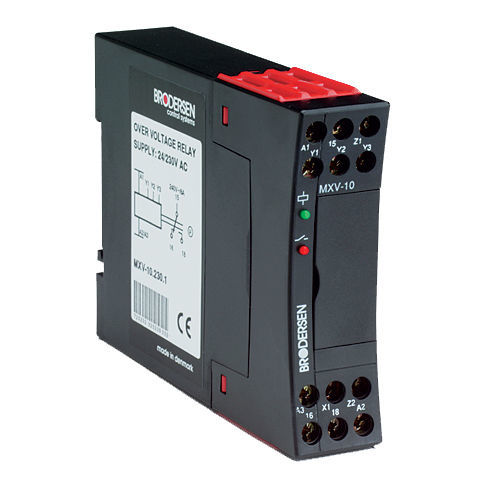

Relé de segurança MXV-10

de tensão1 NA/NFCA/CC

MXV-10 Relé de tensão monofásico Relé para a monitorização da tensão AC na rede de alimentação, em conformidade com a aplicação de equipamentos sensíveis à tensão de alimentação ou como relé de alarme para a monitorização da tensão da bateria DC. Relé de tensão monofásico para deteção de sobre ou subtensão AC/DC O relé é fornecido em duas variações para sobre e subtensão. Sobretensão: Quando a tensão monitorizada sobe e atinge o ponto de ajuste determinado, que é ajustado no painel frontal, o relé é ativado. Quando a quando a tensão desce e passa o setpoint, menos a histerese que é ajustável no painel frontal, o relé desenergiza. Subtensão: Quando a tensão monitorizada desce e atinge o determinado, que é ajustado no painel frontal, o relé é ativado. Quando a tensão sobe e passa o setpoint , mais a histerese que é ajustável no painel frontal, o relé desenergiza Há também uma função de trava onde o relé depois de energizado independentemente da tensão de entrada, até que o jumper de travamento ou a tensão de operação seja desconectada. Tipicamente usado em circuitos de segurança. A função de contacto do relé também pode ser invertida. O relé tem uma saída analógica, 2-10VDC, que quando ligada a um que, quando ligada a um voltímetro externo, pode ser utilizada para o ajuste exato do do ponto de ajuste. Características - Monitorização de 1-500VAC/DC em 5 gamas numa única versão. - Ponto de ajuste ajustável. - Histerese ajustável de 0,5-20%. - Função de bloqueio automático (trinco). - Inversão da função do relé. - Saída SPDT e 2-10VDC com referência ao setpoint. - Tensão de alimentação 24VDC, 24/115VAC ou 24/230VAC.
