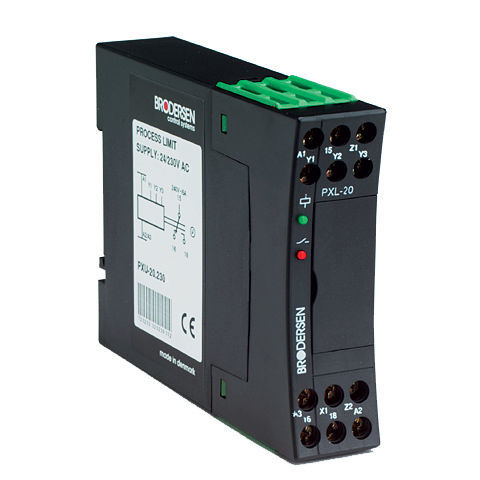

Conversor-isolador de sinal PXL-20

4–20 mApara trilho DIN

Um relé para monitorizar o limiar de um dos 5 tipos comuns de sinais de processo. Por exemplo, de acordo com uma aplicação com um PLC sem entradas analógicas, um limiar pode ser registado através de uma entrada digital. Os processadores rápidos podem utilizar uma saída de valor sólido do relé de limiar. Um relé de limiar para a monitorização ou controlo de tipos comuns de sinais de processo comuns de sinais de processo. O sinal de processo a ser monitorizado é selecionado no painel frontal e o valor de limiar é selecionado no painel de controlo o sinal de processo a ser monitorizado é selecionado no painel frontal e o valor de limiar é também ajustado através de um potenciómetro na parte frontal do relé. Quando o sinal de entrada atinge o mais a histerese, o relé de saída é ativado. Quando o sinal de quando o sinal de entrada cai e passa o limiar, menos a histerese, o o relé é desativado. A histerese é ajustável na parte frontal, ±0,5 - 20%. A ligação de 2 terminais permite a inversão do relé. Um LED vermelho indica se o relé está ativado. Há também uma função de trava onde o relé após ser energizado independentemente da entrada, até que o jumper de travamento ou a até que a tensão de operação seja desconectada. Tipicamente utilizado em circuitos de segurança. Características - Entrada 0 - 5V/0-10V/-10-+10VDC/0-20/4-20mA numa única versão. - Ponto de ajuste ajustável. - Histerese ajustável ±0,5-20%. - Bloqueio automático (Latch). - Inversão da função do relé. - Saída de estado sólido no/nc. - Tensão de funcionamento 24VDC, 24/115VAC ou 24/230VAC
