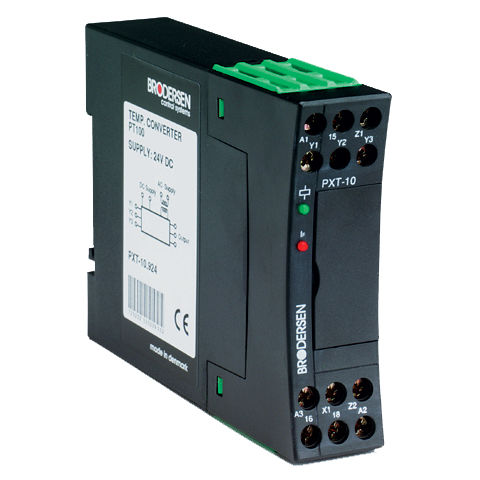

Conversor de temperatura PXT-10/11

de sinalanalógicoERT

Conversão do sinal do detetor Pt100 para 3 tipos de sinais de processo. As aplicações típicas são aquelas em que se pretende medir uma temperatura através de uma entrada analógica padrão. O conversor de temperatura tem duas gamas e na gama inferior de -50-100° C é possível obter uma dissolução de mais de 27 inteiros/° C numa entrada analógica de 12 bits. Uma alternativa é um módulo Pt100 para o PLC ou um detetor relativamente caro com um transmissor. Conversor de temperatura para converter uma temperatura num sinal analógico de processo analógico do processo. O conversor de temperatura tem uma entrada Pt100/Pt1000 em duas gamas -50-300°C e -50-100°C. Uma aplicação típica é quando é necessária a medição da temperatura e quando um PLC/ Controlador apenas tem entradas analógicas. A gama de temperaturas para a entrada e o tipo de saída analógica são são seleccionados através da escolha do terminal - ver diagrama de ligação. Características - Entrada de sonda Pt100/Pt1000 com/sem compensação da resistência do cabo resistência do cabo em duas gamas -50 a 300°C e -50-100°C . - Saída 0-10VDC/2-10VDC/0-20/4-20mA - selecionada através dos terminais. - Desvio e ganho de saída ajustáveis ±5%. - Indicação LED de entrada inferior a 5%. - A alimentação/saída está isolada galvanicamente a 3,75kV AC 1 min. - Tensão de funcionamento 24VDC, 24VAC, 115VAC ou 230VAC.
