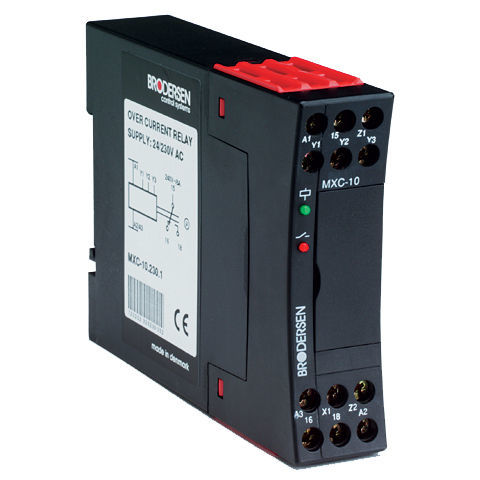

Relé de monitoramento de corrente MXC-10

de tensão1 NA/NFCA/CC

O relé de corrente monofásico MXC-10 da Brodersen é um relé para monitorizar a falta de carga em aplicações com uma corrente CA e CC relativamente baixa até 2A CA/CC. O relé pode, com vantagens, ser utilizado como relé de alarme para a deteção de sobrecargas de curta duração através da função de bloqueio. O relé também pode ser usado para correntes AC- maiores com um shunt externo ou um transformador de corrente. Um relé para monitorizar a corrente AC ou DC através de um shunt interno. O relé é fornecido em duas variações para sobrecorrente ou subcorrente. Sobrecorrente: Quando a corrente monitorizada aumenta e atinge o determinado, que é ajustado no painel frontal, o relé é ativado. Quando a corrente desce e passa o setpoint, menos a histerese que é ajustável no painel frontal, o relé desenergiza. Subcorrente: Quando a corrente monitorizada desce e atinge o determinado, ajustável no painel frontal, o relé é ativado. Quando a corrente sobe e ultrapassa o setpoint, mais a histerese que é ajustável no painel frontal, o relé é desativado Há também uma função de trava onde o relé após a energização independentemente da corrente de entrada, até que o jumper de travamento ou a tensão de operação seja desconectada. Tipicamente usado em circuitos de segurança. A função de contacto do relé também pode ser invertida. O relé tem uma saída analógica, 2-10V DC, que quando conectada a um voltímetro externo pode ser usada para o ajuste preciso do ponto de ajuste ajuste preciso do ponto de ajuste. Características - Monitorização de 4mA - 2A AC/DC, em 5 gamas, numa única versão. - Ponto de ajuste ajustável. - Histerese ajustável 0,5-20%. - Função de bloqueio automático (Latch). - Inversão da função de relé.
