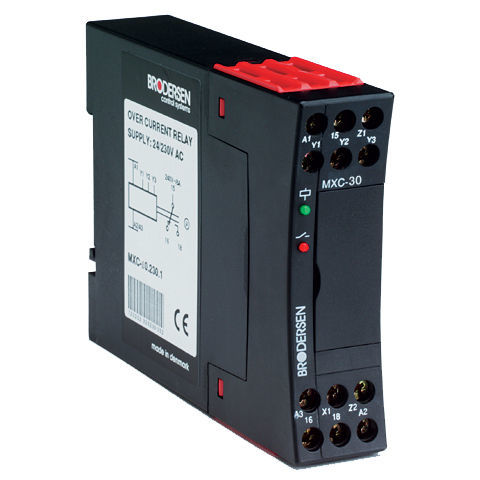

Relé de segurança MXC-30

de tensãode corrente1 NA/NF

Um relé para a corrente elevada da C.A. ou da C.C. da monitoração conectando o transformator atual da C.A. com a corrente secundary de C.A. 0-1,0A ou uma derivação da C.C. com a queda de tensão de C.C. 0-60mV. O relé é entregado em duas variações para sobre-ou em tendência. Sobrecarga: Quando a corrente monitorada se levanta e se alcanga o setpoint determinado, que está ajustado no painel frontal, o relé energiza. Quando a corrente deixa cair e passa o setpoint, menos a histerese que é ajustável na parte dianteira, o relé desenergiza. Tendência: Quando as gotas e os alcances que atuais monitorados o setpoint determinado, que é ajustado no painel frontal, o relé energiza. nWhen as ascensões e as passagens atuais o setpoint, mais a histerese que é ajustável na parte dianteira, o relé desenergiza lá é igualmente uma função da trava onde o relé após a energização permaneça energizado, não obstante a corrente de entrada, até a ligação em ponte da trava ou a tensão de funcionamento seja disconnected. Usado tipicamente em circuitos de segurança. A função do contato do relé pode igualmente ser invertida. O relé tem um analogue, 2-10V C.C., a saída que quando conectada a um voltímetro externo pode ser usada para o ajuste exato de setpoint.
