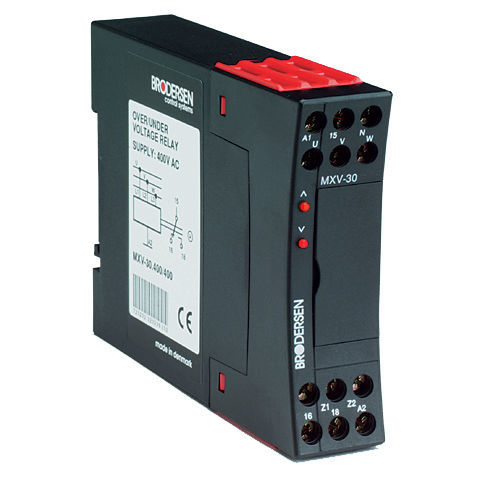

Relé de segurança MXV-30

de tensão1 NA/NFtrifásico

Um relé para monitorizar uma fonte de alimentação trifásica de CA com/sem Neutro. Quando as tensões das 3 fases U,V,W (L1, L2, L3) estão dentro do intervalo, ajustável na frente, o relé é ativado. Se se uma ou mais tensões de fase se deslocarem para fora dos limites, o o relé é desativado. Um LED indica a sobretensão ou subtensão. Quando quando todas as tensões estiverem novamente dentro dos limites, o relé será reativado. Existe também uma função de bloqueio em que o relé depois de desenergizado permanecerá desenergizado, independentemente da tensão de entrada, até que o jumper de trava até que o jumper ou a tensão de operação seja desconectada. Tipicamente usado em circuitos de segurança. A indicação por LED continua disponível quando travado. Com a ligação do neutro, as capacidades de medição são óptimas, uma vez que O neutro funciona como uma referência de medição. Sem o neutro, o relé de sem Neutro, o relé de controlo de fases gera uma referência de Neutro a partir das fases conectadas. Nota: 3x400 dá uma tensão nominal entre fases de 400VAC. A tensão entre a fase e o neutro será de 230V AC. Características - Monitorização de sobretensão e subtensão, em fontes de alimentação trifásicas com ou sem Neutro. - Limites de tensão superior e inferior ajustáveis (80-99% /101-120% de Un). - Bloqueio automático (Latch). - Saída SPDT. - Tensão de funcionamento separada 230V AC, ou 400V AC.
