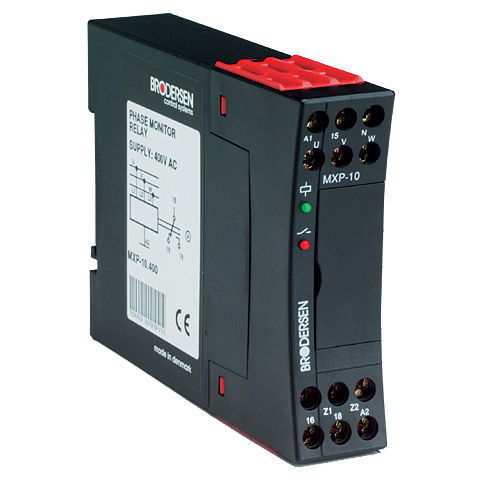

Relé de monitoramento de sequência de fases MXP-10

trifásicoCApara trilho DIN

O relé de monitorização de fase MXP-10 da Brodersen é um relé para monitorizar a tensão de alimentação dos motores, para garantir que os parâmetros de fase correctos estão disponíveis para o arranque e durante o funcionamento. Por falha de fase, a fase regenerada pode ser detectada através de assimetria ou baixa tensão (limite ajustável até 95% da tensão de medição). Um relé para monitorizar uma fonte de alimentação CA trifásica com ou sem Neutro. O relé monitoriza se todas as fases estão disponíveis e na sequência de fases correcta (U,V,W), que nenhuma das fases está deslocadas mais de 20°C em relação umas às outras e que uma ou mais das tensões de fase não são demasiado baixas. Quando os três critérios de monitorização forem cumpridos, o relé é ativado. Se um ou mais dos critérios não forem cumpridos, o relé é desenergizado e um LED vermelho indica falha. A tensão de fase nominal é ajustável ± 15% da versão de tensão selecionada (3 x 115/3x230/3x400VAC). O limite de baixa tensão também é ajustável de 60-98%, permitindo assim a deteção de uma fase gerada por um motor. Com a ligação do neutro, as capacidades de medição são óptimas, uma vez que O neutro funciona como uma referência de medição. Sem o neutro, o relé de controlo fase gera uma referência de Neutro a partir das fases ligadas fases ligadas. Características - Monitorização de - Rotação de fase - Deslocação de fase inferior a 20° - Baixa tensão - Tensão de medição ajustável Un +/- 15% da tensão nominal Un. - Deteção de baixa tensão, ajustável 60- 98% da tensão de medição Un. - Saída SPTD. - Tensão de funcionamento através das fases V e W (L2 e L3).
