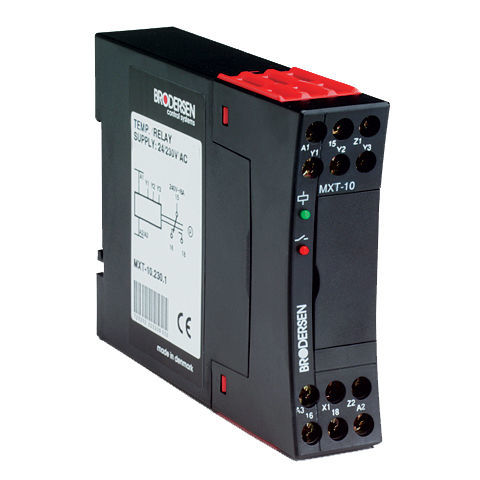

Relé de monitoramento de temperatura MXT-10

1 NACACC

O relé termostático MXT-10 da Brodersen é um relé termostático para o controlo on/off da temperatura numa incubadora ou num congelador. Através de saídas analógicas, o ponto de ajuste pode ser ajustado com precisão e a temperatura medida pode ser determinada. O ponto de ajuste e a temperatura medida podem ser lidos pelo utilizador diretamente num instrumento de medição (saída 0-10VDC) Um relé termostático para a monitorização ou controlo da temperatura na gama de temperatura na faixa de -50 a 300°C. A sonda é uma Pt100 standard, de 2 ou 3 fios. Indicação por LED de uma sonda não funcional e relé ativado. Quando a temperatura sobe e atinge o valor nominal determinado, mais a histerese, que é ajustada no frontal, o relé desenergiza. Quando a temperatura desce e passa o setpoint, menos a histerese a histerese, o relé reenergiza. Ao ligar 2 terminais, o relé o relé pode ser invertido, permitindo que o relé do termostato seja usado para o controlo de para o controlo de sistemas de aquecimento e de arrefecimento. O relé tem duas saídas analógicas de 0-10VDC, uma para a temperatura temperatura medida e a outra para o valor nominal. Características - Entrada Pt100 de 2/3 fios (DIN43760). - Monitorização ou controlo da temperatura - 50 a 300°C em 5 gamas numa numa única versão. - Setpoint ajustável. - Histerese ajustável ±0,5-20%. - Inversão da função de contacto do relé - controlo de aquecimento/arrefecimento. - Indicação LED de falha da sonda. - Saídas. - SPDT. - Analógicas 0 - 10VDC com ref. à temperatura medida temperatura medida. - Analógica 0 - 10VDC com ref. ao setpoint. - Tensão de alimentação 24VDC, 24/115VAC ou 24/230VAC.
