Indicador de processo UDC-32

de temperaturade posiçãode potência

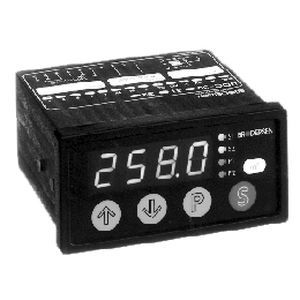

O UDC-32 da Brodersen é um controlador de painel digital com um ecrã LED de 4 dígitos. O painel de controlo é utilizado para a monitorização e medição de - tensão AC/DC - Corrente AC/DC - Temperatura com PT-100/500/1000, Ni-100, termistores e termopares. A temperatura é totalmente linearizada pelo microprocessador incorporado. - Sinais de processo standard O tipo de sinal de entrada atual e a gama de medição devem ser especificados quando o medidor de painel é encomendado. Painel frontal à prova de salpicos com visor integrado, indicadores LED e teclado de 4 botões para programar o ajuste. Versão disponível com isolamento galvânico entre o sinal de entrada e a alimentação eléctrica. O controlador do painel é baseado em microprocessador e totalmente programável a partir do teclado: - Seleção do modo de relé de saída com 6 modos de saída diferentes. - Escala mínima/máxima. - Posição do ponto decimal. - Ponto de ajuste (1 ou 2). - Histerese (abaixo ou acima do ponto de ajuste). - Correção da leitura (em caso de desvio entre o valor de medição real e a leitura). - Tempo de atualização do visor (0-10,0 seg.). - Atraso de ativação, relé de saída 1 & 2 individualmente (0-100.0 seg.). - Atraso de libertação, relé de saída 1 & 2 individualmente (0-100.0 seg.). As definições são armazenadas numa EEPROM e a alteração acidental das definições pré-programadas é evitada através da função de bloqueio do teclado. Um ou dois relés de saída (UDC-32) com indicação por LED do relé energizado. Caixa padronizada (96 x 48 mm) com terminais de encaixe na parte traseira. Versões com isolamento galvânico entre o sinal de entrada e a alimentação eléctrica.
