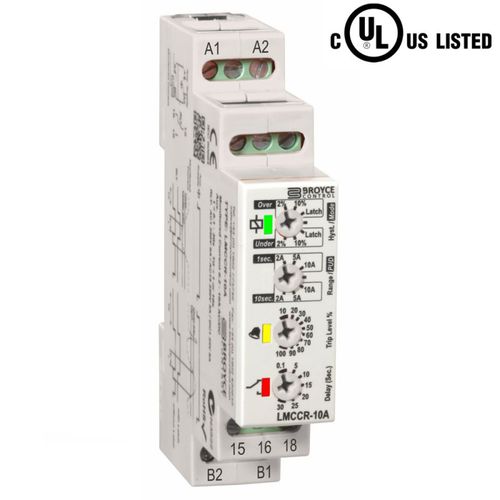

Relé de monitoramento de sobrecorrente LMCCR-10A

de subcorrente1 NA/NFCA/CC

- Monitorização de corrente inferior ou superior (selecionável) - Nível de disparo ajustável, histerese e tempo de atraso + bloqueio - Alimentação auxiliar isolada - Saída de relé SPDT - 17,5 mm de largura, montagem em calha DIN - Listado na UL O produto foi concebido para monitorizar a corrente numa alimentação para uma carga. Uma fonte auxiliar (necessária para alimentar a unidade) deve estar presente para que o produto funcione. Estão disponíveis dois modos de monitorização: Sob corrente: Em operação normal, o relé está no estado energizado (corrente monitorizada acima do nível de disparo definido). Quando a corrente diminui abaixo do nível de disparo, o relé será desenergizado após o atraso definido. A corrente deve aumentar acima do nível de disparo mais a histerese antes que o relé seja reenergizado. Sobrecorrente: Em operação normal, o relé está no estado energizado (corrente monitorada abaixo do nível de disparo ajustado). Quando a corrente aumenta acima do nível de disparo, o relé será desenergizado após o atraso ajustado. A corrente deve diminuir abaixo do nível de disparo menos a histerese antes que o relé seja reenergizado.
