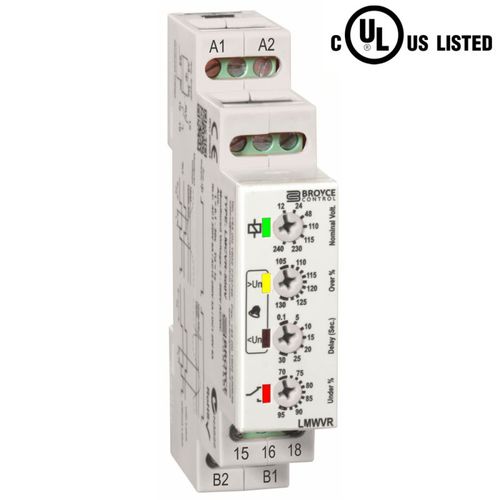

Relé de monitoramento de subtensão LMWVR

de sobretensão1 NA/NFCA/CC

- Monitorização de subtensão e sobretensão (janela) - Níveis de disparo ajustáveis - Atraso de tempo ajustável - Alimentação auxiliar isolada - Saída de relé SPDT - 17,5 mm de largura, montagem em calha DIN - Listado na UL O produto foi concebido para monitorizar uma tensão nominal numa alimentação separada e garantir que esta se mantém dentro dos limites definidos. Uma alimentação auxiliar (necessária para alimentar a unidade) deve estar presente para que o produto funcione. Quando a tensão monitorizada é aplicada, o relé é ativado. Subtensão: Se a tensão monitorizada diminuir abaixo do nível de disparo de Subtensão definido, o relé será desenergizado. A tensão tem de aumentar acima do nível de disparo mais a definição de histerese definida antes de o relé voltar a ser ativado. Sobretensão: Se a tensão monitorizada aumentar acima do nível de disparo de Sobretensão definido, o relé será desenergizado. A tensão tem de diminuir abaixo do nível de disparo menos a definição de histerese definida antes de o relé voltar a ser ativado. Especificação - Função de monitorização: Subtensão e sobretensão - Nível de disparo: Sub: 70 - 90%/sobre: 105 - 130% (da tensão nominal selecionada) - Histerese: ≈2% - Tempo de atraso: 0.1 - 30s - Dimensões (mm): L:17,5 x A:89 x P:66,5
