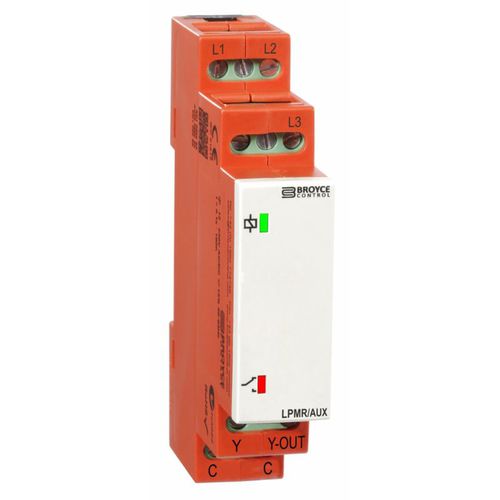

Relé de proteção de desequilíbrio entre fases LPMR/AUX

de sequência de fasesde falta de fasetrifásico

- Monitoramento do desbalanceamento de fase - Detecta sequência de fases incorrecta e perda de fase - Ampla gama de tensão trifásica 190 - 600VAC - Alimentação auxiliar - 24VAC - Sem ajustes do usuário - Fácil de instalar/ajustar - Saída SPNO @ 24VAC - 17,5mm de largura, montagem em trilho DIN Concebido para a protecção dos compressores de parafuso e scroll contra desequilíbrio de fase, perda e inversão, o produto monitoriza uma ampla alimentação trifásica utilizada para alimentar a carga mas, além disso, é alimentado a partir de uma fonte auxiliar separada de 24VAC. Para que o relé energize, a alimentação auxiliar deve ser conectada e todas as fases presentes, na seqüência correta e dentro dos parâmetros de operação especificados. Se qualquer uma destas condições não for satisfeita, o relé será desenergizado. Especificação - Função de monitoramento: Fase Desequilíbrio, Sequência + Perda - Tensão de alimentação monitorizada: 190 - 600VAC - Perda/resistência de fase: 67.5V +/- 2.5V* - Nível de reset de desequilíbrio de fase (Hyst.) 6,5V ± 1,5V abaixo do nível de disparo - Atraso de tempo (de falha): < 200ms - Fornecimento auxiliar: 24VAC +/-25% - Saída: SPNO 6A (24VAC) - Dimensões(mm): L:17,5 x A:89 x P:66,5
