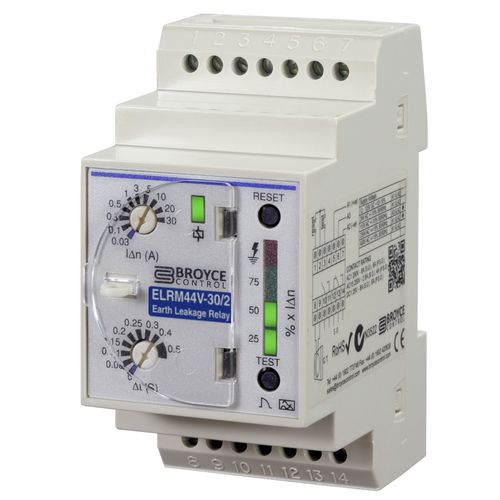

Relé de proteção de fuga à terra ELRM44V-3/2

1 NA1 NA/NFpara trilho DIN

- Tipo A - Relé de fuga de terra - Ambos os relés internos configurados para energizar na viagem - Nível de viagem selecionável (0,03 - 3A) e Atraso de tempo (0 - 0,5s) - Botões Teste/Reset local (e remoto opcional) - Fornecimento Auxiliar Isolado - 1 x SPDT/1 x saídas de relé SPNO - 44mm de largura, montagem em trilho DIN Este produto é utilizado em conjunto com um Transformador de Corrente de Equilíbrio de Núcleo externo (CBCT) e detectará correntes directas residuais sinusoidais alternadas e pulsantes. Ambos os relés internos são configurados para energizar no disparo deste produto em particular. Um nível de trip ajustável e um tempo de retardamento permitem ajustar o produto de acordo com o tipo de instalação a ser protegida. Quando o nível de corrente de fuga que está sendo monitorado excede o nível de disparo ajustado, a unidade irá disparar. Tipicamente, o produto é usado em conjunto com um dispositivo de chaveamento externo (isto é, disparo por derivação) e normalmente é controlado pela saída do relé principal (RLY1). Existe a opção de utilizar a segunda saída de relé (RLY2) que pode ser usada para operar uma lâmpada de painel, por exemplo, para fins de indicação visual. Uma fonte auxiliar é necessária para alimentar este produto.
