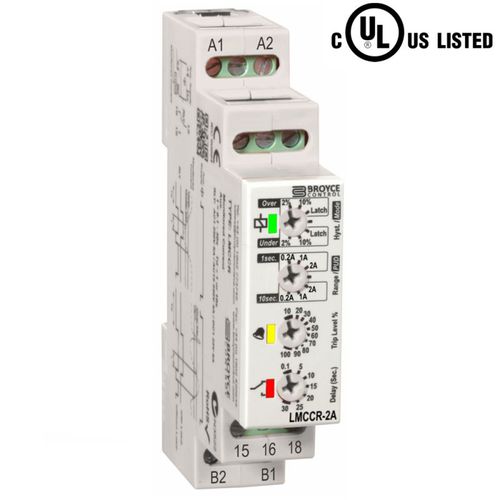

Relé de monitoramento de sobrecorrente LMCCR-2A

de subcorrente1 NA/NFCA/CC

- Monitorização sob ou sobre a corrente (seleccionável) - 3 Gamas de corrente seleccionáveis (0.2A, 1A ou 2A) - Nível de viagem ajustável, histerese e tempo de atraso + trinco - Fornecimento Auxiliar Isolado - Saída de relé SPDT - 17,5mm de largura, montagem em trilho DIN - UL Listado O produto é projetado para monitorar a corrente em uma alimentação para uma carga. Uma fonte auxiliar (necessária para alimentar a unidade) deve estar presente para que o produto funcione. Dois modos de monitorização disponíveis: Sob corrente: Em operação normal, o relé está no estado energizado (corrente monitorada acima do nível de disparo definido). Quando a corrente diminui abaixo do nível de disparo, o relé desenergizará após o retardo ajustado. A corrente deve aumentar acima do nível de disparo mais a histerese antes que o relé volte a ser energizado. Sobre a corrente: Em operação normal, o relé está no estado energizado (corrente monitorada abaixo do nível de disparo definido). Quando a corrente sobe acima do nível de disparo, o relé desenergizará após o retardo ajustado. A corrente deve diminuir abaixo do nível de disparo menos a histerese antes que o relé volte a ser energizado.
