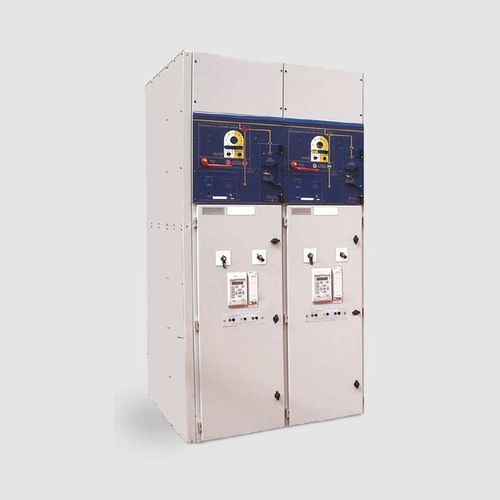

Conjunto de manobra e controle CA Eclipse

de alta tensãocompactoa vácuo

O Eclipse foi projetado para proporcionar uma vida útil de serviço inigualável, reunindo um dos mais avançados mecanismos operacionais disponíveis no mercado hoje - a premiada tecnologia de atuador magnético. Apreciado em toda a rede de distribuição e em todos os sectores de actividade, o Eclipse detém actualmente uma posição de liderança no mercado de equipamentos de comutação de 11kV interior. Principais Características Tecnologia superior com manutenção mínima O design de padrão fixo tem a simplicidade do isolamento de ar e, com a baixa contagem de peças (a contagem total de peças foi reduzida por um fator de x20 e o número de peças móveis por um fator de x50), é mais compacto (500mm de largura) do que um equipamento GIS equivalente O Eclipse se orgulha da segurança superior do operador com um mecanismo seletor de seccionador totalmente intertravado, imitação animada do painel frontal e uma instalação de teste de cabos de acesso frontal, eliminando a necessidade de qualquer acesso intrusivo a compartimentos de alta tensão O Eclipse é certificado pela IEC62271 e está disponível como uma solução pré-engenharia em classificações de até 25kA, 2000A. Alternativamente, ele pode ser totalmente projetado para atender às necessidades exatas dos clientes Resistência testada para 10.000 operações Interruptores a vácuo ecológicos Contenção do arco interno Sistema de Indicação de Presença de Tensão (VPIS) é montado de série em todos os painéis (circuito) Tecnologia de atuador magnético premiada, alimentada por bateria de subestação através de contatores Supervisão do circuito de disparo, autodiagnóstico e contatos de indicação de posição incluídos como padrão Escolha de proteção do cliente Classificações Corrente nominal normal 630/1250/2000A Tensão nominal 12 kV Freqüência nominal 50 Hz Avaliado BIL 75/95 kV pk Frequência de Potência Nominal Resistente 28/38 kV 1min
