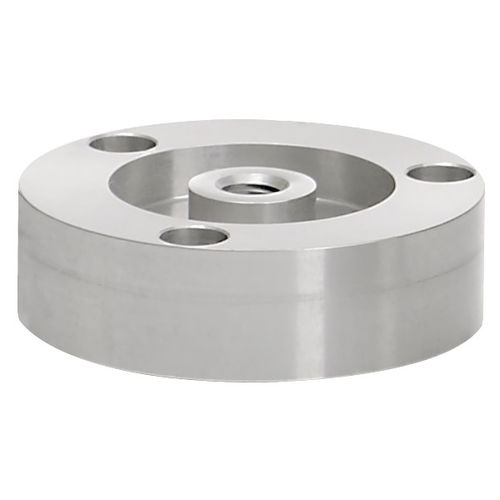

Célula de carga de tensão/compressão 8523

tipo botãostrain gaugeuniversal

Célula de carga de tensão e compressão - 8523 As células de carga de tensão e compressão da série 8523 foram concebidas para uma vasta gama de utilizações. Os sensores apresentam muitas vantagens, incluindo três pontos de contacto para uma instalação sem inclinação. Graças a esta caraterística, podem ser obtidos excelentes resultados de medição, mesmo com uma superfície de montagem não ideal. A força a ser medida é aplicada no orifício roscado central na direção da tensão ou da compressão. Para a medição de cargas puramente compressivas, a utilização de botões de carga da nossa gama de acessórios evita a necessidade de mecanismos complexos de integração de sensores. As cargas de tração em barras ou correntes também podem ser facilmente detectadas utilizando a placa de tração opcional. No interior do sensor encontra-se uma membrana elástica, sobre a qual são aplicados strain gages ligados numa ponte de Wheatstone completa. Se for aplicada uma carga de tração ou de compressão ao sensor, a resistência óhmica da ponte de medição altera-se e desregula o sinal de saída proporcionalmente à carga medida em mV/V. CARACTERÍSTICAS Gamas de medição de 0 ... 20 N a 0 ... 5 kN Instalação sem inclinação graças aos suportes de contacto pontual Excelente relação preço/desempenho Montagem simples tEDS com broca disponível como opção
