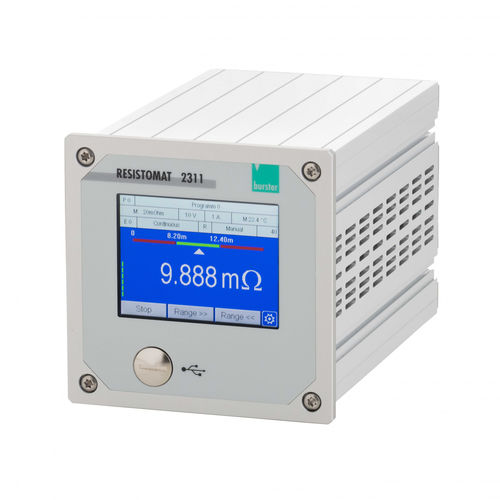

Sistema de diagnóstico para aparelhos elétricos RESISTOMAT® 2311

RESISTOMAT® 2311 O RESISTOMAT® modelo 2311 foi concebido e optimizado para aplicações de alta velocidade em sistemas de automação. Podem ser efectuadas até 100 medições por segundo. Funciona com base no método comprovado de medição a quatro fios, no qual as resistências dos cabos de teste e as resistências de contacto são eliminadas. Os cabos do instrumento são monitorizados quanto a danos por um detetor de circuito aberto incorporado. Está disponível um comparador de 2 e 4 vias com saídas de comutação para classificações e selecções. Naturalmente, a compensação de temperatura está disponível para qualquer material de objeto de teste. Podem ser introduzidos coeficientes de temperatura específicos. O registo da temperatura é efectuado através de um sensor PT100 ou de um transmissor de temperatura (pirómetro) com uma saída analógica. Foi desenvolvido um circuito especial para proteger a entrada de medição quando se medem objectos de teste indutivos, para evitar danos no medidor devido a picos de tensão produzidos quando o objeto de teste é desligado. Uma área especial de aplicação é a medição de resistências de contacto (medição em circuito seco), uma vez que a tensão de carga é limitada a 20 mV para evitar o chamado "fritting" (DIN IEC 512). Todos os ajustes do dispositivo podem ser armazenados individualmente em até 32 programas de medição. Naturalmente, todas as configurações do dispositivo também podem ser efectuadas através das interfaces Ethernet, USB (padrão) ou fieldbus (opcional). Até 900 medições por programa de medição podem ser armazenadas utilizando o registador de dados integrado.
