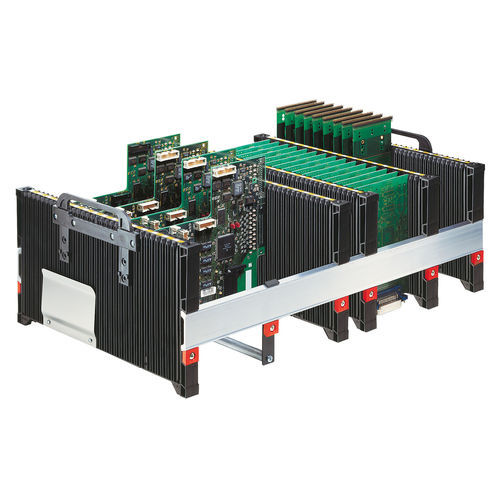

Rack magazine para placas PCI para circuitos impressos 100

Para ser equipado tanto na orientação vertical como horizontal A largura variável do sistema permite a montagem individual de acordo com qualquer tamanho de PCB. Para as diversas placas de circuito impresso, são oferecidos armazéns de 100, 180 e 300 mm de altura. 32 ranhuras em intervalos de 10 mm oferecem a máxima densidade de embalagem. Orientação segura Entradas de slot em forma de funil garantem a inserção segura de PCBs. Adesivos de posição amarelos indicam as posições exatas e previnem a inserção de PCBs diagonalmente pela mão. Montagem rápida e simples As paredes laterais são ajustáveis com a ajuda das calhas de perfil. Duas placas de circuito impresso são inseridas nas ranhuras externas de ajuste. A parede lateral superior deve ser pressionada contra as placas de circuito impresso e fixada com parafusos. Sólido e resistente à torção A construção de parede dupla torna as paredes laterais extremamente sólidas. Um tubo de metal é fornecido para endurecer ainda mais uma parede lateral no caso de forças mecânicas e térmicas elevadas. Fechadura de ranhura Para evitar danos aos componentes ao inserir PCBs em um magazine, os slots que não estão em uso podem ser cobertos. Empilhável Furos e pinos nas margens externas permitem que as revistas sejam empilhadas. Na parte inferior das paredes laterais, os nichos moldados simplificam a elevação. Posição vertical PCBs montados precisam de armazenamento horizontal antes da soldagem. Para isso, os armazéns são colocados na posição vertical. Caixas de transporte Os armazéns podem ser inseridos em caixas padrão de 600 x 400 ou 400 x 300 mm para transporte. As alças de transporte retráteis simplificam a inserção e a remoção.
