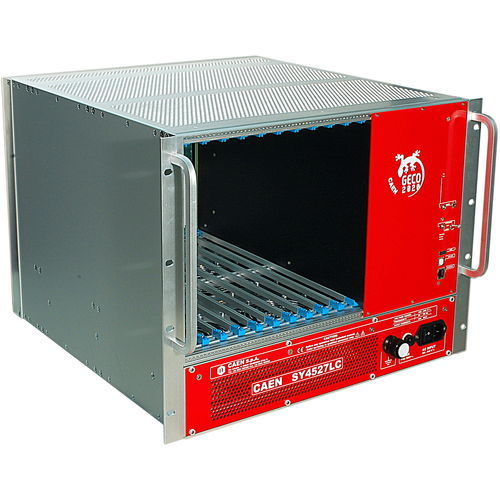

Unidade de distribuição de energia para montagem em rack SY4527LC

com comutação via Internetmodularrack de 19"

O sistema SY4527LC é a versão experimental de baixo custo de uma nova linha de sistemas de alimentação que representa a última proposta da CAEN em matéria de alimentação em Alta e Baixa Tensão. Este sistema apresenta uma abordagem completamente nova à produção e distribuição de energia, permitindo alojar, no mesmo mainframe, uma vasta gama de placas com diferentes funções, tais como placas de Alta/Baixa Tensão, placas genéricas de I/O (monitores de temperatura, pressão, etc.) e controladores de derivação, sendo estes últimos utilizados para controlar outros geradores e distribuidores remotos. A modularidade, a flexibilidade e a fiabilidade são os pontos-chave da sua conceção, permitindo que este módulo satisfaça os requisitos necessários numa vasta gama de condições experimentais. O mainframe está alojado num bastidor euro-mecânico de 19″ de largura e 8U de altura e alberga quatro secções principais: a Secção de Placas, com 10 ranhuras para alojar placas de alimentação, distribuidores e controladores de derivação; a secção Fan Tray, que aloja 6 ventiladores dispostos em duas filas, com regulação programável da velocidade de rotação a secção da fonte de alimentação, que aloja a fonte de alimentação de 600 W a secção da CPU e do painel frontal, que inclui todos os recursos de interface. A interface de software do utilizador apresenta a facilidade habitual dos sistemas CAEN anteriores; a secção de placas pode alojar até 10 placas capazes de executar diferentes funções. A linha completa de placas de alimentação e distribuidores, especialmente desenvolvida para o SY1527, é totalmente compatível com os novos mainframes.
