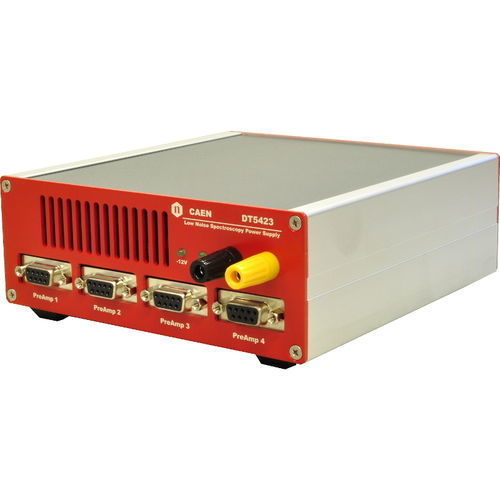

Unidade de distribuição de energia (PDU) DT5423

Quatro conectores DB9 (±12 V) para alimentar os pré-amplificadores A1422 Um conetor de ficha para alimentar digitalizadores de secretária da família DT57xx Ondulação: < 5 mVpp nas fontes de alimentação dos pré-amplificadores; < 10 mVpp na fonte de alimentação do digitalizador Visão geral O DT5423 é uma fonte de alimentação de mesa para os pré-amplificadores A1422 e A1424 e para a família de digitalizadores DT57xx. Ele fornece quatro conectores fêmea padrão de 9 pinos "tipo D" para alimentar até quatro pré-amplificadores A1422 ou A1424 mais um conetor de encaixe para alimentar digitalizadores de mesa DT57xx. Cada saída é filtrada. A fonte de alimentação de +12 V para o digitalizador é fornecida através de um conetor DIN circular miniatura blindado de 6 pinos. O kit inclui o cabo (1,5 m de comprimento) para ligar a saída de alimentação do digitalizador aos digitalizadores de secretária DT57xx (tomada de alimentação CC de 2,1 mm). Especificações técnicas Embalagem mecânica - Módulo de secretária (154x50x164 mm3). Peso 1,65 kg Pré-amplificador 1,2,3,4 - +12 V / 400 mA (total máx. para 4 saídas) -12V / 200 mA (total máx. para 4 saídas) 4 conectores fêmea Sub D9 Alimentação do digitalizador - +12V / 2,1 A TE Connectivity tipo 5750071-1 Conector Mini Circular DIN blindado 6MINI-DIN Rendimento de ruído - ±12V OUT nos conectores PreAmp 1÷4: ripple 5 mVpp +12V OUT no conetor de alimentação do digitalizador: ondulação de 10 mVpp Condições de medição: osciloscópio com largura de banda limitada a 20 MHz, acoplado a AC, carga capacitiva de 10 nF em OUT em medição, OUT a plena carga (400 mA total em + 12V OUT nos conectores PreAmp 1÷4; 200 mA total em - 12V OUT nos conectores Preamp 1÷4; 2,1 A no conetor + 12V Digitizer Supply). Entradas - 230V ~ 50Hz ou 115V ~ 60Hz; entrada tipo C14 (com fusível) Fusível - 230V: T500mA; 110V: T1A 5 x 20mm
